§ 3.1. Современные методики исследования материала снарядов при решении идентификационных задач

В § 2.2 упоминались патроны, снаряженные безоболочечными пулями, которые изготовлены из композиционных материалов (рис. 28). Патроны специально разработаны для тренировок зарубежных правоохранительных подразделений и тактического применения в особых условиях (ядерные электростанции, школы, авиалайнеры и т.п.), в которых возможность рикошета снаряда должна быть минимизирована.

Указанные требования обеспечиваются за счет разрушения пули при столкновении с поверхностью более твердой, чем ее корпус. Согласно официальным данным композиционный материал пуль состоит из 93% меди и 7% полимера. По имеющейся информации производятся пистолетные патроны трех калибров: 9 mm Luger, .38 Бресіаі и .45 Соіі Некоторые характеристики пуль этих патронов приведены в таблице 2.

Таблица 2

Производство БіоссЫ Muniz^m S.P.A. (Италия) 9 mm Luger .38 Sрeciаl .45 СоИ
Масса патрона, г 9,6 9,25 13,25
Длина пули, мм 17,5 16,0 17,2
Диаметр ведущей части пули, мм 9,05 9,05 11,45
Масса пули, г. 5,4 4,1 7,0
Скорость пули, м/с 440-450 380-390 390-400
Кинетическая энергия пули, Дж 523-547 296-312 532-560

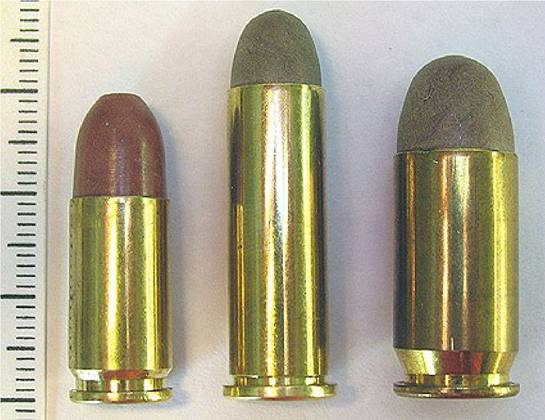

Рис.

28. Общий вид патронов 9 mm Luger, .38 Special и .45 Colt производства

Fiocchi Muniz^m S.P.A. (Италия).

Специалистами ЭКЦ МВД России были проведены исследования композиционных пуль с целью определения возможности отождествления канала ствола оружия по его следам на этих пулях[187].

Для получения образцов пуль, необходимых для изучения следовоспринимающих свойств материала, был произведен экспериментальный отстрел 11,43-мм пистолета Кольт М1911. Стрельба осуществлялась двумя сериями по пять выстрелов в водный пулеулавливатель. В первой серии отстреливались патроны с безоболочечными пулями из композиционного материала итальянского производства, во второй - с обычной оболочечной пулей. Для облегчения поиска соответственных следов на выстреленных пулях на них была нанесена опознавательная маркировка. На рис. 29 и 30 представлен общий вид двух пуль, полученных в ходе экспериментального отстрела.

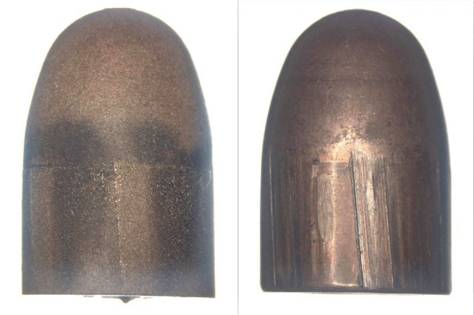

Рис. 29, 30. Общий вид пуль, выстреленных из 11,43-мм пистолета Кольт

М1911. Слева - безоболочечная пуля из композиционного материала,

справа - оболочечная пуля.

Полученные экспериментальные образцы пуль были исследованы в поле зрения микроскопа Ьеіеа MZ6, измерения линейных и угловых величин проводились инструментальным микроскопом ИМЦЛ 100x50. В результате установлено, что на ведущих поверхностях всех типов пуль отобразилось по шесть следов левонаклонных полей нарезов шириной 1,8-1,85 мм с углом наклона 4°30’. В следах отобразились динамические трассы боевых и холостых граней. В следах полей нарезов на оболочечных пулях наблюдается микрорельеф в виде параллельных трасс, имеющих различную степень выраженности. Справа от холостых граней наблюдаются выраженные первичные следы в виде мелких трасс, идущих параллельно продольной оси пули. В промежутке между следами полей нарезов отобразились следы дна нарезов в виде параллельных боевой грани мелких трасс.

Перечисленные признаки, отобразившиеся в следах на поверхностях оболочечных пуль, характерны и, в своей совокупности, составляют индивидуальный комплекс, достаточный для вывода о том, что следы на всех пяти пулях пригодны для идентификации оружия.

С использованием сравнительного микроскопа Ьеіеа DMC было получено совмещение микрорельефа в следах полей нарезов на двух оболочечных пулях (рис. 31).

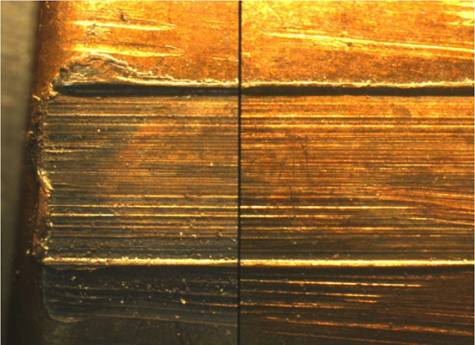

Рис. 31. Совмещение микрорельефа в следах полей нарезов на двух оболочечных пулях, выстреленных из 11,43-мм пистолета Кольт М1911.

В следах полей нарезов на безоболочечных композиционных пулях микрорельеф не отобразился, также не отобразились первичные следы и следы дна нарезов. Глубина следов полей нарезов на композиционных пулях примерно в два раза меньше, чем на оболочечных. Вероятно данные факты можно объяснить особенностями механизма деформации композиционного материала, а также тем, что при движении по направляющей части канала ствола происходит частичное разрушение поверхностного слоя материала (диаметр пули после выстрела уменьшается на 0,01-0,015 мм). На ведущих поверхностях пуль наблюдаются участки окопчения (отложению копоти способствует зернистая структура композиционного материала).

Отсутствие характерных и устойчивых признаков в отобразившихся следах на безоболочечных композиционных пулях не позволяет признать следы пригодными для идентификации.

На рис. 32 показано совмещение соответственных следов на оболочечной пуле и безоболочечной пуле из композиционного материала.

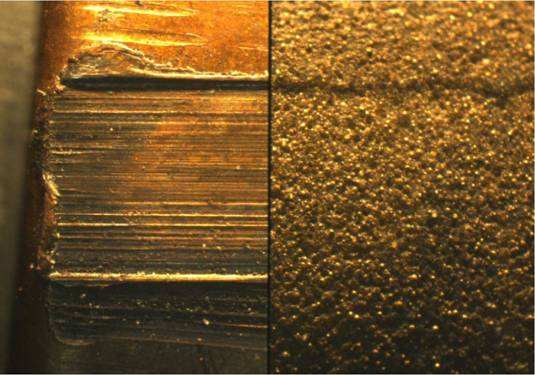

Рис. 32. Совмещение соответственных следов на оболочечной пуле (слева) и безоболочечной пуле из композиционного материала (справа).

Таким образом, были выявлены особенности композиционного материала пуль, которые обусловили невозможность проведения идентификации оружия по следам канала ствола.

Получается, что если идентифицирующими объектами являются выстреленные композиционные пули, традиционными судебнобаллистическими методами установить индивидуальное тождество не представляется возможным по причинам, связанным с физическими свойствами материала пуль.

Можно предположить, что после выстрела из оружия патроном, снаряженным безоболочечной композиционной пулей, в канале ствола остаются микрочастицы материала пуль.

До настоящего времени не имелось методической базы для проведения подобных исследований[188]. Однако существует возможность решения возникшей проблемы не с позиций традиционной судебно-баллистической экспертизы, а на основе общих принципов криминалистики, с учетом особенностей следообразования и возможностей материаловедения.

Обычно судебная баллистика рассматривает канал ствола как следообразующий, а пулю - как следовоспринимающий объект. При этом объектом идентификационного исследования являются следы канала ствола, отображающиеся в виде микротрасс на ведущих поверхностях пуль. Как уже отмечалось, на изучаемых безоболочечных композиционных пулях микрорельеф не образуется. Но следует принять во внимание, что в процессе выстрела происходит не только отображение рельефа канала ствола на поверхности пули, но и возможно образование каких-либо следов от самой пули на поверхности канала. Если рассматривать пулю как следообразующий объект, а канал ствола как следовоспринимающий, то с большой долей вероятности можно предположить, что в ходе контактного взаимодействия на поверхности канала могут оставаться следы в виде микрочастиц материала пули. Для обычных оболочечных пуль этот факт не имеет практического значения, поскольку состав металлической оболочки неспецифичен, и выявление следов металла пули на металлической поверхности канала ствола практически затруднено. А вот для безоболочечных пуль из композиционных материалов такой подход может открыть принципиально новые возможности. Если руководствоваться основами экспертизы материалов, веществ и изделий и выбрать в качестве предмета исследования особенности полимерного материала (в частности, физические свойства и химический состав микрочастиц, оставшихся в канале ствола), можно рассчитывать на получение криминалистически значимой информации физико-химическими методами.

Поэтому в дальнейших изысканиях были поставлены следующие цели:

- во-первых, провести предварительные исследования образцов композиционных пуль для диагностики полимерных материалов с перспективой выявления возможных различий в их составе и последующей дифференциации;

- во-вторых, попытаться обнаружить после выстрела в канале ствола оружия микрочастицы полимерного материала, пригодные к дальнейшему изъятию и исследованию;

- в-третьих, в случае обнаружения и успешного изъятия микрочастиц провести сравнительное исследование их с материалом пуль.

Для «пилотных» диагностических опытов были выбраны образцы композиционных пуль патронов .38 ЗрееіаІ и 9 mm Luger производства БіоесЫ Muniz^m Б.Р.А. (Италия).

Исследования начались с визуального изучения объектов. Было отмечено, что пули обладают гладкой глянцевой наружной поверхностью, на изломе выглядят матовыми, зернистыми. Пуля патрона 9 mm Luger имеет красновато-серый оттенок, а пуля патрона .38 БресіаІ - зеленовато-серый. Наблюдение в поле зрения микроскопа «Оlуmрus SZ1145» в отраженном свете при искусственном освещении и увеличениях до 110 крат показало, что обе пули изготовлены из композитов, образованных полимером с мелкодисперсным металлическим наполнителем. Металлические частицы многочисленны, имеют сферическую форму, достаточно равномерно распределены в объеме.

Далее приступили к изучению состава образующих композиты полимерных материалов и металлических частиц, для чего были выбраны соответственно методы инфракрасной спектроскопии и масс-спектрометрии с индуктивно-связанной плазмой[189].

Инфракрасная (ИК) спектроскопия среднего диапазона традиционно применяется в анализе полимеров, обладает высокой информативностью и имеет широкое распространение в экспертной практике. Учитывая особенности образцов, а именно тот факт, что в перспективе может возникнуть необходимость исследования микрообъектов (микрочастиц композиционных пуль), было решено использовать для анализа спектрометр в комплексе с ИК микроскопом.

Подобное оборудование предпочтительнее по двум причинам. С одной стороны, ИК микроскоп позволяет упростить пробоподготовку и минимизировать размер анализируемого образца, с другой стороны, дает возможность дополнительного визуального исследования микрочастиц при увеличениях, больших, чем у обычного оптического микроскопа, при одновременной фиксации видеоизображения.

От композитов исследуемых пуль были взяты пробы в виде тонких срезов, раскатанные по поверхностям полированных металлических подложек при помощи роликового ножа. Внешний вид препаратов в поле зрения ИК микроскопа при увеличении 150 крат, зафиксированный с помощью системы анализа видеоизображения (видеокамера «Оіушрш U-SPT», программный модуль pView version 2.6), приведен на рис. 33 и 34.

Инфракрасные спектры регистрировались с тонких слоев полимерных участков полученных препаратов в режиме отражения при следующих условиях: ИК-микроскоп «Сопбпиит» на базе ИК-Фурье спектрометра «Nexus» (фирма «^ето Мсокѣ>), верхняя маскирующая переменная апертура, объектив «Reflаchrоmаt 15х», детектор «МСТ-А», разрешение 8 см-1, количество сканирований - 120, диапазон волновых чисел от 4000 до 600 см-1. Полученные спектры показаны на рис. 35 и 36.

Рис. 33. Изображение раздавленной пробы композиционного материала пули патрона .38 Бресіаі в поле зрения ИК микроскопа. Видны частицы желтоватого металла, распределенные в полимере.

Рис. 34. Изображение раздавленной пробы композиционного материала пули патрона 9 mm Luger в поле зрения ИК микроскопа. Видны частицы красноватого металла, распределенные в полимере.

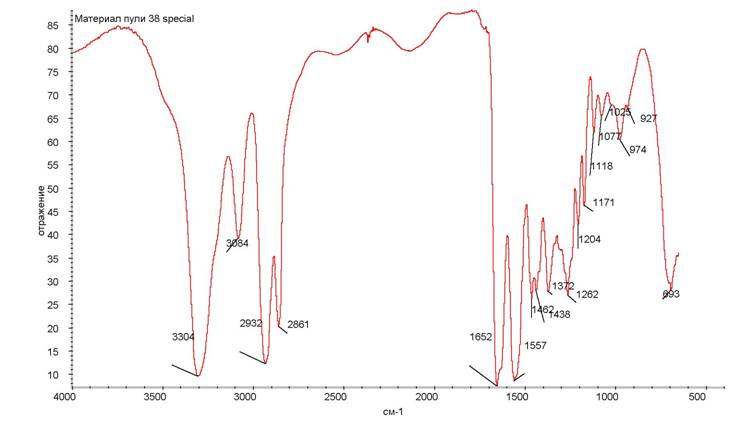

Рис. 35. Зарегистрированный на ИК микроскопе спектр полимерного материала образца пули патрона .38 Бресіа!.

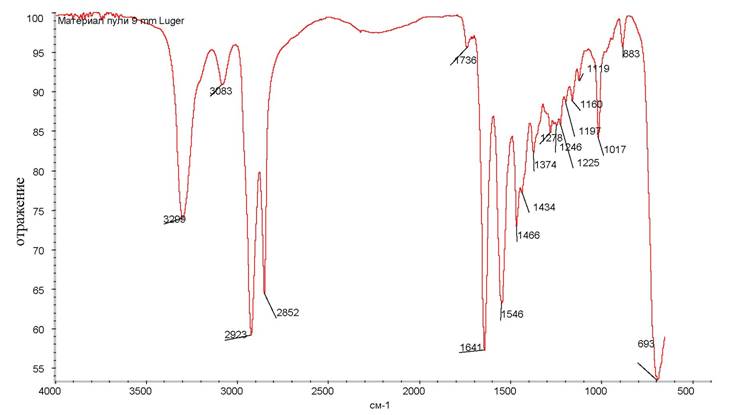

Рис. 36. Зарегистрированный на ИК микрскопе спектр полимерного материала

образца пули патрона 9 mm Luger.

Оба этих спектра характерны для полимерных материалов на основе полиамидов и имеют много общего1. В частности, полоса поглощения около 3300 см-1 отвечает за валентные колебания связи NH амидной группы, связанной водородной связью с другими группами. Наличие пика около 3080 см-1 обычно объясняют резонансом Ферми NH группы, а также обертонами полос Амид I и Амид II. Пик 1650 см-1 (так называемая полоса Амид I) соответствует валентному колебанию С=О в амидах, а существование пика при 1550 см-1 (Амид II) вызвано деформационными колебаниями NH, валентными колебаниями CN и некоторым вкладом С=О связи, образующих OCN группу. Поглощение в регионах 2935-2850, 1470-1430, 1370 см-1 обусловлено входящими в состав полиамидной цепи метиленовыми цепочками, а именно валентными и деформационными колебаниями СН2 групп. Подобное сходство спектров хорошо согласуется с литературными 1 [1] Беллами Л. Инфракрасные спектры сложных молекул. - М., 1963.; Дехант И. и др. Инфракрасная спектроскопия полимеров. - М., 1976; Купцов А.Х., Жижин Г.Н. Фурье-КР и Фурье-ИК спектры полимеров. Справочник. - М., 2001.

данными, свидетельствующими о том, что различные полиамиды очень близки между собой по поглощению в диапазоне около 4000-1360 см-1.

Дальнейшее сравнение спектров, приведенных на рис. 35 и 36, показывает наличие разницы между ними. Полосы деформационных и скелетных колебаний метиленовых цепей и связанных с ними пиков Амид III и Амид IV в диапазоне 1330-900 см-1 в каждом из спектров имеют свои особенности. В спектре на рис. 35 присутствуют две полосы 1262 и 1204 см-1 (Амид III), имеющие специфическую форму и относительную интенсивность. Пик 1171 см-1 может быть отнесен к колебаниям СН2 или CN групп, 1118 см-1 - к скелетным колебаниям С-С, 1077 см-1 - к колебанию CN связи, а полосы 974- 930 см-1 соответствуют колебанию группы CONH (Амид IV). На рис. 36 в этом регионе наблюдаются: группа из нескольких малоинтенсивных полос 1278/1246 см-1 с плечом на левой ветке/1225 см-1 (Амид III + деформационные колебания СН2); 1197 см-1 (С-С), 1160 см-1 (CN), 1119 см-1 (СН2). Такая интерпретация полос в указанном регионе, возможно, не является бесспорной, поскольку в различных источниках можно найти довольно противоречивую информацию, связанную с отнесением отдельных пиков1. Однако значимые отличия в спектрах, проявляющиеся в количестве пиков, их положении, форме и относительных интенсивностях, довольно очевидны. В общем случае полиамиды, структура которых различается содержанием атомов углерода (а именно длиной цепей из метиленовых групп СН2 и их расположением между амидными группами) могут быть дифференцированы по полосам в области «отпечатков пальцев», где обнаруживаются указанные выше пики (деформационные и скелетные колебания метиленовой цепи и связанные с ними полосы Амид III и Амид IV). [190]

Указанные различия между спектрами анализируемых образцов обнаруживаются не только при визуальном сравнении, но и в ходе использования автоматизированных поисковых систем с электронными базами данных (библиотеками спектров). Так, при интерпретации спектра пробы образца пули патрона .38 Бресіаі с применением поискового модуля программного обеспечения «Ошдіс 6.1.а» (библиотеки спектров «Hummel Роіутег апб Аdditives», «Hummel Роіутег Башріе Library» и др.), он опознается с высокой вероятностью как спектр полиамидного материала типа ПА-6 (Ро1уашібе-6, КуІоп-6). При автоматизированном поиске спектра пробы образца пули патрона 9 mm Lugeг в тех же условиях наилучшее совпадение наблюдается с библиотечными спектрами полиамидных материалов типа ПА-11 (Ро1уашібе-11, КуІоп-11). Особенно эффективен поиск по специфичному фрагменту спектра в регионе около 1330-1070 см-1, что легко реализуется программным обеспечением любого современного ИК-Фурье спектрометра. Конечно, точное определение марки полиамида по поглощению в ИК области довольно затруднительно, но можно утверждать, что образцы пуль патронов .38 Бресіаі и 9 mm Lugeг отличаются друг от друга строением молекул, а именно длиной и/или расположением цепей из метиленовых групп СН2.

Состав металлических частиц композитов был исследован методом масс- спектрометрии с индуктивно-связанной плазмой. Анализ проводился с использованием прибора «Еіап DRC 2» фирмы «Регкіп Еішєг instruments» при следующих условиях: мощность разряда - 1,2 кВт, расход

транспортирующего газа (аргона) - 0,92 л/мин, расход плазмообразующего газа (аргона) - 14 л/мин. В качестве внутреннего стандарта в растворы вводили индий (его концентрация в растворах составляла 25 мкг/л). Калибровку прибора проводили по стандартным растворам с известным содержанием определяемых элементов в диапазоне от 2,5 до 100 мкг/л. Погрешность определения составляла 10 %.

Зольность определялась с помощью муфельной печи фирмы «Scientific» по температурной программе: обугливание при 300 С0 - 2,5 часа, озоление при 500С0 - 3 часа. Пробы материалов пуль помещали в платиновые тигли, контроль озоления осуществлялся визуально. Потеря массы пули для образца 9 mm Luger после озоления составила 5 %, для образца .38 Бресіаі - 7 % .

По результатам анализа соотношение полимер/металл составило: для пули патрона 9 mm Luger - 5/95 (матрица металла - медь с примесями железа и цинка), для пули патрона .38 Бресіаі - 7/93 (матрица металла - железо с примесями марганца и кремния).

Таким образом, в ходе предварительного исследования образцов композиционных пуль были получены данные о некоторых свойствах и составе материалов, из которых они изготовлены. Эти данные представлены в таблице 3.

Таблица 3

Пуля патрона Цветовой оттенок композита Состав полимерной основы Состав

металлического

наполнителя

.38 Бресіаі Зеленовато-серый Полиамид типа ПА-6, ПА-6,6 и др. Матрица металла - железо с примесями марганца и кремния
9 mm Luger Розовато

серый

Полиамид типа ПА-11, ПА-12 и др. Матрица металла - медь с примесями железа и цинка

Выявленные различия в составе материалов композиционных пуль показали принципиальную возможность их дифференциации физикохимическими методами.

На следующем этапе был проведен экспериментальный отстрел оружия патронами с тестируемыми безоболочечными композиционными пулями. С целью выявления возможного наличия микрочастиц полимера в канале ствола, их изъятия и последующего изучения, между сериями выстрелов проводилась чистка каналов марлевыми тампонами. Были получены тампоны с наслоениями из канала ствола после одного, двух и трех выстрелов. Кроме того, до начала отстрела оружия была отобрана «холостая» проба чистыми марлевыми тампонами. При этом для чистоты эксперимента исследователю не сообщалось, какие именно патроны (.38 Special или 9 mm Luger) были использованы при экспериментальном отстреле.

При осмотре тампонов в поле зрения оптического микроскопа уже на первом из них (содержимое ствола после одного выстрела) были выявлены единичные посторонние микрочастицы. В пробах после двух и после трех выстрелов количество частиц было соответственно выше. В «холостой» пробе подобных частиц обнаружено не было. На фоне белых волокон марли наслоения казались совсем непохожими на материалы исследованных ранее композитов и выглядели черными бесформенными микрочастицами. Однако когда последние были изъяты и перенесены на предметные стекла, обнаружилось, что они имеют форму «лохмотьев» с рваным контуром, по морфологии похожих на микрообъекты, которые образуются по механизму вязкого разрыва, обладают пластичностью, набухают в органических растворителях. Кроме того, было отмечено, что черный цвет частиц обусловлен наличием на их внешних поверхностях мелкодисперсной сажи, в тонком же слое объекты полупрозрачны. Таким образом, извлеченные из канала ствола микрочастицы представляли собой фрагменты полимерного материала специфической морфологии со следами характерного механического воздействия. Оговоримся, что сравнительное исследование по цвету этих частиц с образцами материала невыстреленных пуль не проводилось по причине окопчения первых.

Далее обнаруженные в канале ствола микрочастицы были исследованы методом ИК-спектроскопии (способ пробоподготовки и условия анализа аналогичны приведенным выше). Изображение одной из таких микрочастиц в поле зрения ИК микроскопа показано на рис. 37.

Рис. 37. Раскатанная тонким слоем частица полимерного материала, обнаруженная на марлевом тампоне, в поле зрения ИК микроскопа.

Спектры, зарегистрированные для частиц, извлеченных с разных тампонов, были хорошо воспроизводимы и совпали между собой. Один из таких спектров приведен на рис. 38.

см-1

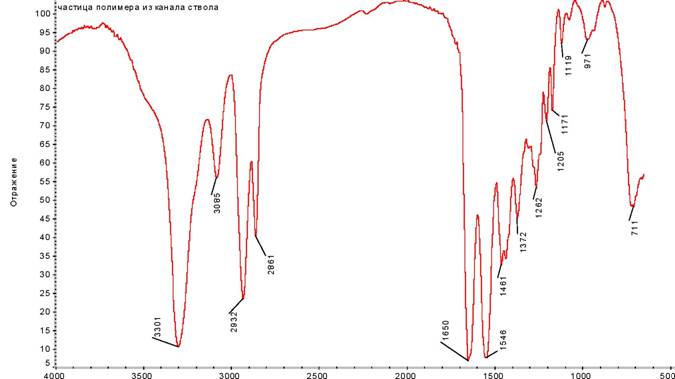

Рис. 38. Типичный спектр материала микрочастиц полимера, извлеченных из

канала ствола.

Из спектра на рис. 38 следует, что материал микрочастиц из канала ствола представляет собой полиамид, также как и основа композитов протестированных коллекционных образцов. На рис. 39 тот же спектр микрочастицы показан в сравнении с полученными ранее спектрами полимерных материалов опытных образцов пуль. Из этой иллюстрации очевидно сходство спектра материала микрочастиц со спектром полимерного материала образца пули патрона .38 Special и, напротив, его отличие от спектра образца пули патрона 9 mm Luger.

На рис. 40 приведена еще более наглядная иллюстрация совпадения спектра материала микрочастицы из канала ствола со спектром полимерного материала образца пули патрона .38 Special в диапазоне «отпечатков пальцев».

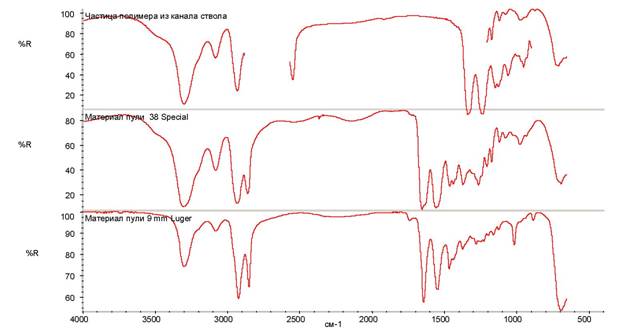

Рис. 39. Сравнение спектра материала микрочастиц из ствола (верхний) со спектрами материалов опытных образцов пуль патронов .38 Special (центральный) и 9 mm Luger (нижний).

Рис. 40. Совпадение спектра материала микрочастицы из канала ствола со спектром полимерного материала образца пули патрона .38 Special в диапазоне «отпечатков пальцев».

Таким образом, методом ИК-спектроскопии было установлено, что микрочастицы полимера, обнаруженные в канале ствола, могли произойти от пули .38 Бресіаі и не могли отделиться от пули 9 mm Luger.

Проведенные эксперименты показали принципиальную возможность применения физико-химических методов анализа при исследовании композиционных пуль и предполагаемого экземпляра оружия, из которого они могли быть выстрелены. В этом случае не индивидуализируется единичный объект, а выделяется группа объектов, обладающих комплексом свойств, позволяющих отличать эту группу от подобных объектов того же целевого назначения.

Несмотря на то, что установление данного факта не может служить прямым доказательством причастности оружия к событию преступления, но с учетом ограниченного обращения патронов с композиционными пулями может стать косвенным доказательством. Правда в этом случае необходимо предпринять поиск дополнительных фактов, позволяющих подтвердить или исключить выдвигаемую версию.

В любом случае результаты такого исследования будут источником информации, необходимой для установления существенных для дела обстоятельств и могут способствовать раскрытию и расследованию преступления.

Немалое количество идентификационных судебно-баллистических экспертиз назначается по преступлениям, совершенным с применением малокалиберного или гладкоствольного огнестрельного оружия. Объектами исследования в обоих случаях являются свинцовые безоболочечные снаряды (пули, дробь, картечь). При этом отождествление оружия возможно только в случаях, когда следы на выстреленных снарядах сохранились в достаточной степени, выражены и устойчивы, что позволяет признать их пригодными для проведения идентификации.

В случаях, когда следы канала ствола на свинцовых снарядах по разным причинам не пригодны для проведения индивидуальной идентификации, то есть причастность оружия к событию преступления непосредственным образом не может быть доказана, проведение комплексной судебнобаллистической и химической экспертизы может способствовать установлению обстоятельств, связывающих оружие и событие преступления. В этом случае экспертизой могут быть решены задачи по установлению групповой принадлежности. В частности, по микрочастицам металла свинцового безоболочечного снаряда, оставшимся после выстрела в стволе оружия и на преграде как при наличии самого снаряда, так и без него возможно решение вопросов о возможности производства выстрела из представленного оружия снарядом, изъятым на месте происшествия или о возможности образования огнестрельных повреждений в результате выстрела из представленного оружия.

Иными словами, в ходе исследований веществ и материалов, проводимых в рамках комплексной экспертизы возможно установление групповой принадлежности металла пули, а также микроотложений, как на преграде, так и в канале ствола по изотопному составу1.

Исследование снарядов и следовых отложений в канале ствола в настоящее время в основном проводится методом спектрального анализа2. Данный метод в отдельных случаях позволяет сравнивать по различным примесям материал пули и состав наслоений, оставленных в результате контакта снаряда с поверхностями канала ствола, а так же выявлять определенные сходства или различия по примесному составу. Однако следует отметить, что фактически в канале ствола имеется малое количество наслоений металла, содержание которых дает возможность провести только лишь качественное сравнение.

1 Кокин А.В., Мокроусов А.А. Изотопный анализ при идентификации огнестрельного оружия // Криминалистические средства и методы в раскрытии преступлений. Материалы IV Всероссийской научно-практической конференции по криминалистике и судебной экспертизе. - М., 2009. С. 223-228; Кокин А.В., Мокроусов А.А. Групповая идентификация огнестрельного оружия по следовым количествам металла // Вестник Московского университета МВД России. 2008. № 9. С. 153-156.

Подробнее: Бок Р. Методы разложения в аналитической химии. - М., 1984.

Современное аналитическое оборудование позволяет определять не только химический состав и микропримеси, но и использовать стабильные изотопы для решения проблем, связанных с вопросами технологии изготовления, и тем самым решать вопросы по отождествлению металла снаряда, его отложениях в стволе и в повреждениях нанесенных им.

При разработке методики мы исходили из предпосылки, что содержавшиеся в земной коре химические элементы претерпевают радиоактивный распад. Два природных элемента - торий и уран имеют изотопы, периоды полураспада которых сопоставимы с возрастом Земли. Изотопы торий-232, уран-235 и уран-238, распадаясь несколько миллиардов лет, превращаются в другие элементы, те, в свою очередь, порождают третьи и т.д. Так образуются целые цепочки - ряды элементов, связанных между собой родственными связями. Родоначальниками этих радиоактивных династий являются торий и уран, а заканчиваются естественные радиоактивные ряды изотопами свинца с различной атомной массой - 204, 206, 207, 208[191].

Рудные месторождения в больших или меньших дозах содержат как изначальные радиоактивные изотопы, так и конечные продукты их распада - изотопы свинца. Поскольку константы распада изотопов урана различны, в материале объектов разного возраста наблюдаются различные величины отношений РЬ/ РЬ, а из-за различий Th/U отношений, соответственно и разные величины отношений РЬ/ РЬ. В процессе обработки руд и последующего металлургического процесса получения свинца его изотопные составы не изменяются и сохраняются изотопные метки различных месторождений. С другой стороны, если при изготовлении различных свинцовых изделий использовались сплавы, полученные за счет смешения металлов из различных месторождений, будет наблюдаться и соответствующее смещение по изотопам свинца с образованием неких промежуточных изотопных составов.

При отработке методики проводился модельный эксперимент, для которого были отобраны патроны с безоболочечными свинцовыми пулями: 5,6-мм патроны кольцевого воспламенения производства фирм Ьариа (Финляндия), Sellier & Beltot (Чехия) и револьверные патроны калибра .38 Sрeciаl производства фирмы Hirtenberger (Австрия). Для отстрела указанных патронов использовался 5,6-мм пистолет конструкции Марголина и револьвер Tаuтs калибра .38. Перед проведением экспериментальной стрельбы каналы стволов оружия были тщательно вычищены оружейным маслом (степень очистки контролировалась визуально). Затем производился отстрел оружия указанными патронами в бязевые мишени тремя сериями по три выстрела. После каждой серии выполнялись чистки каналов стволов.

По полученным экспериментальным образцам было проведено сравнительное исследование отложений металла в канале ствола, пояске обтирания на бязевой подложке и материала пули по изотопному соотношению свинца.

Действия по отбору проб и пробоподготовке заключались в следующем: чистка канала ствола производилась сухими кусками чистой белой ткани (бязью) размером 4х4 см, двумя движениями в направлении от дульного среза к казенному. Для исключения возможных загрязнений фрагментов ткани чистка осуществлялась в одноразовых перчатках с их сменой после каждого отстрела.

Фрагменты бязи с поясками обтирания вырезались ножницами, перед отстрелом от каждой пули были отобраны пробы свинца менее 1 мг, которые помещались отдельно друг от друга в фторопластовые автоклавы Весселя и растворялись с помощью системы микроволнового разложения MDS-2000 (фирма СЕМ).

Используемые реагенты и условия анализа:

- 70 %-ная азотная кислота HN03 - категории ОСЧ;

- деионизованная вода - удельное сопротивление 18 Мом*см.

К каждой пробе, помещенной в тефлоновый сосуд Весселя, было добавлено по 10 мл азотной кислоты и проведено разложение по программе приведенной ниже (таблица 4).

Таблица 4

Этап 1 2 3 4 5
%, мощность 50 80 80 50 0
Давление в автоклаве, PSI 40 100 180 100 0
Время удерживания, мин. 5 5 10 5 0

После охлаждения полученных растворов в течение 60 минут от каждой пробы были отобраны аликвоты объемом 100 мкл, к которым добавили 10 мл деионизованной воды. Отобранные пробы перенесли в одноразовые пластиковые сосуды и проанализировали при условиях указанных ниже.

В целях контроля чистоты реактивов параллельно была приготовлена проба для контроля содержания элементов в растворе смеси кислоты и воды, а также в материале чистой бязи.

С помощью прибора БІап DRC 2 (фирма Регкіп Elmer instruments) для проведения измерений изотопных отношений в полученных растворах был применен метод масс-спектрометрии в индуктивно-связанной плазме при следующих условиях: мощность разряда - 1,2 кВт; расход

транспортирующего газа (аргона) - 0,92 л/мин; расход плазмообразующего газа (аргона) - 14 л/мин; время набора реплики для каждого изотопа - 50 миллисекунд; количество сканирований для каждого изотопа - 100, при этом значении время интеграции (Integrate Time) составило 5 секунд для каждого изотопа, количество повторов 4.

Метод изотопных отношений является специализированным методом, который позволяет измерять точное отношение изотопов элемента в образце. Изотопные отношения являются чувствительным показателем возраста, ядерных реакций, метаболизма в геохимических приложениях. Изотопные отношения, полученные этим методом, характеризуются точностью и, помимо этого, высокой воспроизводимостью.

При разработке метода сравнивалось содержание интересующего изотопа с содержанием изотопа сравнения, этого же элемента, то есть отношения 207РЬ/206РЬ, 208РЬ/206РЬ . Изотопное отношение (ИО) выражается в следующем виде:

ИО = интересующий_изотоп/изотоп_сравнения.

Измерения изотопных отношений осуществлялось в следующей последовательности:

Холостая проба

і

Экстракт с канала ствола

і

Экстракт с пояска обтирания

і

Материал пули, и т.д.

Для более точного измерения изотопных отношений необходимо учитывать дискриминацию изотопов, то есть различия в чувствительности, которое прибор серии ELAN DRC может проявлять в отношении измеряемых изотопов. Наиболее удобный путь коррекции дискриминации масс состоит в измерении раствора интересующего элемента с аттестованным изотопным составом в качестве сравнительного стандарта. Стандарт сравнения был проанализирован в точно таком же растворе и при тех же условиях, что и модельные образцы. При этом стандарт содержал те же изотопы, которые были запланированы для анализа в модельных образцах[192].

Для коррекции на дискриминацию масс была приготовлена холостая проба, раствор стандарта сравнения и модельные экспертные образцы. В первую очередь анализировалась холостая проба, с тем расчетом, чтобы программа могла вычесть холостую прибавку из последующих определений.

Затем анализировался раствор стандарта сравнения. По результатам, полученным для стандарта сравнения, программа автоматически рассчитывала фактор коррекции изотопного отношения RCF (гаііо соггесііоп fаctоr) по формуле:

SH3Mep. - измеренное изотопное отношение в стандарте, за вычетом холостого; Бизк - известное изотопное отношение в стандарте.

Затем был произведен анализ модельных образцов, и в целях получения истинного изотопного отношения (Хист) к полученным результатам был применен фактор коррекции по формуле:

Хизмер. - измеренное изотопное отношение;

RCF - фактор коррекции.

Полученные результаты в ходе проведения модельного эксперимента представлены в таблице 5.

Таблица 5.

Используемое оружие и боеприпасы 5.6- мм пистолет конструкции Марголина;

5.6- мм патроны кольцевого воспламенения фирмы Lаpuа (Финляндия)

5.6- мм пистолет конструкции Марголина;

5.6- мм патроны кольцевого воспламенения фирмы Sellier & Belbt (Чехия)

Револьвер Tаurus калибра .38; патроны калибра .38 Speciаl фирмы Hirtenberger (Австрия).
Проба с учетом холостой пробы Элемент Изотоп Изотопное распределение, % Изотопное распределение, % Изотопное распределение, %
Смыв с канала ствола РЬ РЬ 204 1,397 1,405 1,402
РЬ206 25,143 25,350 25,118
РЬ207 21,474 21,424 21,499
РЬ208 51,986 Сумма 100 51,825 Сумма 100 51,981 Сумма 100
Поясок

обтирания

РЬ РЬ 204 1,401 1,409 1,397
РЬ206 25,184 25,349 25,114
РЬ207 21,424 21,426 21,491
РЬ208 51,991 Сумма 100 51,816 Сумма 100 51,998 Сумма 100
Материал пули РЬ РЬ 204 1,389 1,407 1,399
РЬ206 25,136 25,349 25,116
РЬ207 21,473 21,420 21,487
РЬ208 52,002 Сумма 100 51,824 Сумма 100 51,998 Сумма 100
Отношение

РЬ207/ РЬ206

0,853+ 0,004 0,845+0,001 0,856+0,001
Отношение

РЬ208/ РЬ206

2,067+0,006 2,044+0,001 2,070+0,001

Среди всей совокупности исследованных объектов по содержанию изотопов можно выделить три, значимо различающихся между собой группы, которые отражают определенную закономерность, а именно различие исходных руд, то есть возможность дифференциации по территориальному признаку сырья, из которого изготовлены пули. Более того, по результатам проведенного исследования можно утверждать, что содержание и отношение изотопов свинца в пробах материала пуль и свинца, отложившегося в канале ствола оружия, а также на преграде для патронов одного производителя одинаковое. Соответственно отношение изотопов свинца в пробах материала пуль разных изготовителей патронов - различное. А это значит, что изотопный анализ можно использовать при групповой идентификации в целях установления единого изготовителя патронов, а также факта производства выстрелов патронами, имеющими пули одного изотопного состава. Тем самым, при проведении комплексной экспертизы в случае, когда по результатам баллистического исследования не удалось установить конкретный экземпляр оружия по имеющимся следам канала ствола на выстреленной пуле, проведение изотопного анализа позволяет установить предполагаемую связь цепочки: оружие - пуля - огнестрельное повреждение, что подтверждается проведенным модельным экспериментом. Значит, существует реальная возможность установления групповой принадлежности и ответа на поставленные выше вопросы.

Однако для применения описанной методики имеется ряд ограничений:

- канал ствола перед стрельбой должен был быть чистым (иначе происходит смешение свинца пуль с разными изотопными составами);

- для стрельбы использовались патроны только одного предприятия- изготовителя.

Следует отметить, что это только первый опыт исследования в данной области, который не предполагает получение немедленных результатов, но указывает на его перспективность в сравнительном анализе. Кроме того, проведенная работа позволяет скорректировать направления дальнейших исследований и выработать оптимальный методологический подход в решении вопросов, поставленных перед экспертами.

В заключении необходимо признать, что выводы комплексных экспертиз, проведенных с использованием предложенных методик исследования материала пуль, будут иметь в процессе доказывания побочный характер, то есть, если объект преступления установлен прямыми показаниями свидетелей, то заключение экспертов может только усиливать их значение. Более того, положительные выводы могут подтвердить относимость обнаруженного оружия к расследуемому делу. На основе этого можно сделать заключение о существовании или отсутствии фактов, связывающих оружие с субъектом преступления и другими обстоятельствами события преступления.

<< | >>
Источник: Кокин Андрей Васильевич. КОНЦЕПТУАЛЬНЫЕ ОСНОВЫ КРИМИНАЛИСТИЧЕСКОГО ИССЛЕДОВАНИЯ НАРЕЗНОГО ОГНЕСТРЕЛЬНОГО ОРУЖИЯ ПО СЛЕДАМ НА ПУЛЯХ. 2015
