<<
>>

§ 3.2. Коррозионный процесс и его влияние на идентификационный период следов канала ствола на пулях

Абсолютно все материальные тела подвергаются воздействиям различного характера, изменяющим их состояние. При этом процесс отождествления реален при условии, что изменения, произошедшие в объекте, не препятствуют его идентификации.

В этом аспекте существенное значение следует придать идентификационному периоду, речь о котором шла в первой главе.

Нами было отмечено, что практически все труды в судебной баллистике посвящены изучению идентификационного периода огнестрельного оружия как идентифицируемого объекта. Рассмотрению идентификационного периода выстреленных снарядов и стреляных гильз, то есть идентифицирующих объектов, уделено крайне мало внимания.

Поскольку абсолютно неизменяемых вещей в природе вообще не существует, то неизменяемость объектов можно воспринимать как некоторую условность. Поэтому, отождествляя оружие по выстреленным пулям, эксперт может не акцентировать внимание на имеющихся незначительных различиях в следах, когда они несущественны и не влияют на формирование вывода о тождестве. Но установленные различия могут быть существенными и не позволять считать объект условно не изменившимся, что влечет за собой необходимость изучения природы этих различий. Типичным примером может являться негативное воздействие коррозии на объекты идентификации.

Разрушающее действие коррозии, прежде всего, проявляется в сужении идентификационного поля, то есть отображаемой в следах и используемой для отождествления подсистемы качественно-однородных свойств искомого объекта[193]. Иными словами, происходит постепенное частичное или полное уничтожение идентификационных признаков следообразующего объекта, которые отображаются на следовоспринимающем объекте.

Процесс коррозии - сложное явление, возникновение и протекание которого определяется многочисленными условиями и особенностями. Коррозия определяется как процесс разрушения металлов вследствие химического, электрохимического или биохимического взаимодействия их с окружающей средой.

Она протекает самопроизвольно, согласно законам кинетики возможных термодинамических реакций, и приводит к понижению свободной энергии металла, в результате чего образуются более устойчивые в термодинамическом отношении соединения. Главная причина коррозии - термодинамическая неустойчивость металлов, вследствие чего в природе они всегда находятся в окисленном состоянии[194].

Коррозия является поверхностным явлением и классифицируется по тем изменениям, которые происходят с поверхностью металла в результате протекания коррозионного процесса.

При взаимодействии всей поверхности металла с окружающей средой наблюдается общая или сплошная коррозия, а при взаимодействии части поверхности - местная или локальная.

Различают два вида общей коррозии - равномерную и неравномерную. При общей равномерной коррозии вся поверхность металла покрыта продуктами коррозии, а при неравномерной, помимо указанного, имеются более глубокие поражения - каверны. Местная (локальная) коррозия характеризуется разрушением отдельных участков поверхности металла.

Нередко оружие и боеприпасы по причине не надлежащего хранения и сбережения поступают на судебно-баллистическое исследование со следами местной коррозии, которая, как правило, не оказывает существенного влияния на их исправность и пригодность для стрельбы, но может видоизменить микрорельеф следообразующих деталей. Более пагубное воздействие местная коррозия оказывает на выстреленные пули и стреляные гильзы, разрушая участки поверхностей со следами оружия.

В зависимости от механизма коррозионного процесса различают химическую, электрохимическую и биохимическую коррозию.

Непосредственный интерес для нас имеет наиболее распространенный вид коррозии - электрохимическая, представляющая собой процесс взаимодействия металла с коррозионной средой (раствором электролита), при котором ионизация атомов металла и восстановление окислительного компонента коррозионной среды протекают не в одном акте, а их скорости зависят от электродного потенциала[195].

Выделяются следующие виды электрохимической коррозии:

- атмосферная коррозия (во влажной газовой или атмосферной среде);

- коррозия в жидких средах;

- почвенная коррозия.

В принципе электрохимическую коррозию можно рассматривать как процесс, обратный электролитическому осаждению. Анод корродирует и отдает электроны во внешнюю электрическую цепь, а катод получает электроны из этой внешней цепи.

Электрохимическая коррозия металлов возникает на границе раздела фаз металл - электролит. Этот вид коррозии не зависит от типа электролита, будь то сверхчистая вода или расплав соли. Существенного значения не имеет и количество электролита, коррозию может вызвать даже слой влаги толщиной несколько десятков миллимикрон. Единственное условие, необходимое для осуществления процесса - это возможность совместного протекания анодной реакции ионизации металлов и катодной реакции восстановления тех или иных ионов и молекул на поверхности металла. Оно реализуется в том случае, когда равновесный анодный потенциал более отрицателен, чем потенциал хотя бы одной из возможных катодных реакций[196].

Металлы можно расположить в так называемый ряд напряжений: Zn, Fe, Cu, Ag, Au. При помещении любой пары этих металлов во влажную среду возникает электродвижущая сила, поскольку металл, расположенный левее в ряду более электроотрицателен, чем стоящий за ним. Таким образом, возникают контактные коррозионные пары, при этом более благородный металл служит катодом, а менее благородный - анодом.

Оболочки пуль и гильзы большинства отечественных патронов изготовляются из стали, в состав которой входит железо (Fe), а их поверхности плакируются томпаком (сплав меди (Cu) и цинка (Zn)). Во влажной среде эти металлы образуют коррозионную пару. При этом железо является анодом, который корродирует, отдавая электроны, а медь - катодом.

Из внешних факторов на скорость электрохимической коррозии наиболее существенное влияние оказывают кислотность рН и температура коррозионной среды, состав и концентрация нейтральных растворов, концентрация растворенного кислорода, скорость относительного движения среды.

Одной из причин коррозии могут быть неоднородные деформации и внутренние напряжения в металле. Так, коррозионные пары могут возникать из-за наличия напряженных участков поверхности. Обладающая большей энергией зона с искаженной структурой и наличием неодинаковых по величине внутренних напряжений, возникших в результате неоднородной деформации (местного наклепа) или приложенных извне усилий может играть роль анода, тогда как зона, свободная от напряжений и деформаций, служит катодом[197].

Учитывая механизм образования следов на пулях, а именно то обстоятельство, что наибольшая деформация оболочки пули происходит в местах контакта с гранями нарезов ствола, можно объяснить некоторые особенности коррозионных процессов на выстреленных пулях, оказавшихся в условиях благоприятных для развития коррозии. Оболочка пули под воздействием боевых (ведущих) граней прогибается, касаясь поля нареза только по его краям, частично заполняя нарезы. При этом ее взаимодействие с боевыми и холостыми гранями имется исключительно на ограниченном участке. В остальной же части дна нареза контакт канала ствола с оболочкой пули практически исключен (кроме сильно изношенных и самодельных стволов). При этом в результате неоднородной деформации на участках контакта оболочки с гранями нарезов образуются зоны внутренних напряжений металла. Более сильные напряжения должны быть в зонах следов боевых граней, менее сильные в зонах следов холостых. В местах соприкосновения оболочки пули с поверхностями полей нарезов и дном нарезов возникающие внутренние напряжения не столь значительны. Очевидно, что при контакте с влажной средой напряженные участки должны исполнять роль анодов, которые корродируют и отдают электроны во внешнюю электрическую цепь, а участки, свободные от напряжений и деформации, получающие эти электроны, - роль катодов. Поэтому на участках вдоль следов боевых граней довольно быстро начинается местная коррозия, носящая характер язвенной, в то время как на других участках поверхности оболочки пули коррозионные процессы протекают с меньшей интенсивностью.

Вопросы теории коррозии металлов и сплавов, применяемых для производства оружия, подробно описаны В.Н. Поддубным и другими авторами[198]. Влияние коррозии на возможность идентификации огнестрельного оружия исследовалось в Харьковском НИИСЭ, для чего проводились эксперименты с оружием, которое помещалось во влажную среду на неодинаковое время для ржавления[199]. Исследования воздействия коррозии на выстреленные пули и стреляные гильзы и возможности использования таких объектов для отождествления оружия вообще не проводились.

Для изучения общих тенденций развития и протекания процесса коррозии металла поверхностей пуль и определения влияния коррозии на возможность акта отождествления нами было осуществлено физическое моделирование процесса почвенной коррозии, то есть воспроизведен процесс в искусственно созданных условиях.

Моделирование является одним из общенаучных методов познания. В ходе моделирования осуществляется замена оригинального объекта специально созданным аналогом - моделью. С моделями проводятся необходимые исследования, а результаты распространяются на оригинал. Однако метод физического моделирования имеет недостаток - отсутствие надежных методик переноса результатов с физической модели на реальную конструкцию.

Почвенной коррозией называют коррозионные разрушения металлов в почвах и грунтах. Почва и грунт представляют одну из наиболее сложных по химическому составу и структуре коррозионных сред. Коррозионная активность почвы зависит от ее воздухопроницаемости, влажности, солевого состава, электропроводности, величины кислотности рН. Благодаря фиксированному положению, то есть неподвижности твердой составляющей почвы, диффузионные процессы в ней очень сильно замедлены, что способствует образованию защитных пленок на поверхности металла, и коррозионные процессы с течением времени постепенно затухают[200] [201].

Выбор моделирования процесса подземной коррозии был обусловлен следующими факторами.

Во-первых, этот вид коррозии является разновидностью электрохимической коррозии - одной из самых распространенных в природе. Во-вторых, практика производства идентификационных судебно-баллистических экспертиз показывает, что объектами исследования зачастую являются снаряды, подвергшиеся воздействиям коррозии в результате их длительного нахождения в

Л

биологических объектах и в грунте . Моделирование развития коррозии в биологических объектах связано с трудностями воссоздания в лаборатории соответствующих условий и по этой причине не осуществлялось.

В качестве объектов исследования были выбраны пули 9-мм патронов к пистолету конструкции Макарова (9х18) и 9-мм патронов «Браунинг короткий» (9х17 Курц) отечественного производства. Пули этих патронов имеют стальные оболочки (низкоуглеродистая сталь 08Ю), плакированные томпаком (сплав меди с цинком 3-12 %). Из таких материалов

изготавливаются практически все пули для отечественных боеприпасов к стрелковому оружию, и они доминируют среди прочих одноименных объектов судебно-баллистической идентификации.

Целью эксперимента было изучение механизма и закономерностей изменения пуль как идентифицирующих объектов во времени при их нахождении в почвенной среде.

Выбор типа почвы был определен следующими соображениями. Почвы по структуре, химическому составу и другим характеристикам исключительно многообразны. Особенно опасна в коррозионном отношении почва с кислотностью рН 3 и влажностью 15-20 %. В сухой почве коррозионные процессы протекают с невысокой скоростью. Структура почвы также оказывает существенное влияние на скорость коррозии, так как от нее зависит скорость диффузии кислорода. Общие потери металла больше в песчаных почвах, а глубина локального проникновения коррозии больше в глинистых[202].

Совершенно очевидно, что в лабораторных условиях достаточно трудно воспроизвести все многообразие почв, в которых происходит развитие почвенной коррозии. По этой причине в модельном эксперименте использовался только один тип почвы.

Экспериментальная почва имела следующие характеристики: тип почвы - оторфованная, кислотность почвы - рН 5, влажность почвы 50-60 %, (на протяжении всего эксперимента поддерживалась на постоянном уровне), температура окружающей среды 18-20°С.

Влажность почвы является одним из главнейших факторов, оказывающих влияние на скорость и характер коррозионного процесса. В зависимости от количества влаги в почве процесс почвенной коррозии развивается по разным путям. При насыщении влагой грунта металл становится пассивным, а ниже уровня насыщения - активным.

В каждый определенный момент времени в почве содержится определенное количество воды, содержание которой и определяет влажность почвы. Влажность почвы можно охарактеризовать как общий итог баланса влаги, то есть это сумма метеорологических, почвенных, биологических влияний и выражается она в весовых процентах к абсолютно сухой навеске почвы[203].

Содержание влаги вычисляется по формуле:

W%=(a/pc)100,

где W- процентное содержание влаги; а - количество воды в образце; рс -вес абсолютно сухой почвы[204].

В поставленном опыте влажность почвы определялась методом, предложенным Боуякосом, так называемый «спиртовой метод»[205].

Для получения экспериментальных образцов пуль были отстрелены 9-мм пистолет конструкции Макарова № ВО 5865 и 9-мм пистолет ИЖ-71 № ВРС 9866. Всего было получено по пятьдесят экспериментальных пуль из каждого экземпляра оружия.

По сорок восемь пуль, выстреленных из каждого пистолета, были помещены в почву на глубину около 5 см, а остальные оставлены в качестве эталонных образцов для последующего сравнения.

Контрольные исследования экспериментальных пуль производились с периодичностью в 7 дней. Для этого из почвы извлекалось по две пули, выстреленных из каждого пистолета. Затем в поле зрения бинокулярного микроскопа Ьеіса MZ6 осуществлялось исследование состояния их поверхностей и следов канала ствола оружия, которые сравнивались с одноименными следами на эталонных пулях.

Предварительно эталонные пули, выстреленные из пистолетов, были исследованы под микроскопом Ьеіса MZ6 (увеличение до 30 крат), измерения линейных и угловых величин проводились инструментальным микроскопом ИМЦЛ 100х50. Было установлено следующее:

1) на ведущих поверхностях пуль, выстреленных из 9-мм пистолета конструкции Макарова № ВО 5865, имеются по четыре следа правонаклонных полей нарезов шириной 2,1-2,2 мм с уголом наклона 6°20’. В следах наблюдаются динамические отиски боевых и холостых граней, а так же различные параллельные им мелкие трассы. Слева от следов холостых граней имеются слабые первичные следы в виде мелких параллельных оси пули трасс. Следы дна нарезов отобразились в виде трасс, расположенных параллельно следам боевых и холостых граней. Следы на пулях по своему характеру типичны для оружия, имеющего среднюю степень износа канала ствола.

2) на ведущих поверхностях пуль, выстреленных из 9-мм пистолета ИЖ-71 № ВРС 9866, имеются по четыре следа правонаклонных полей нарезов шириной 2,0-2,1 мм с углом наклона 6°20’. В следах наблюдаются динамические отиски боевых и холостых граней, а так же различные параллельные им мелкие трассы. Слева от следов холостых граней наблюдаются четко выраженные первичные следы в виде мелких параллельных оси пули трасс. Следы дна нарезов отобразились в виде трасс слабой степени выраженности, идущих параллельно следам боевых и холостых граней. Следы на пулях по своему характеру типичны для оружия, имеющего малую степень износа канала ствола.

Перечисленные признаки, которые отобразились в следах на поверхностях вышеуказанных пуль, характерны и образуют комплекс индивидуальной значимости, что дает основание для вывода о пригодности следов для идентификации.

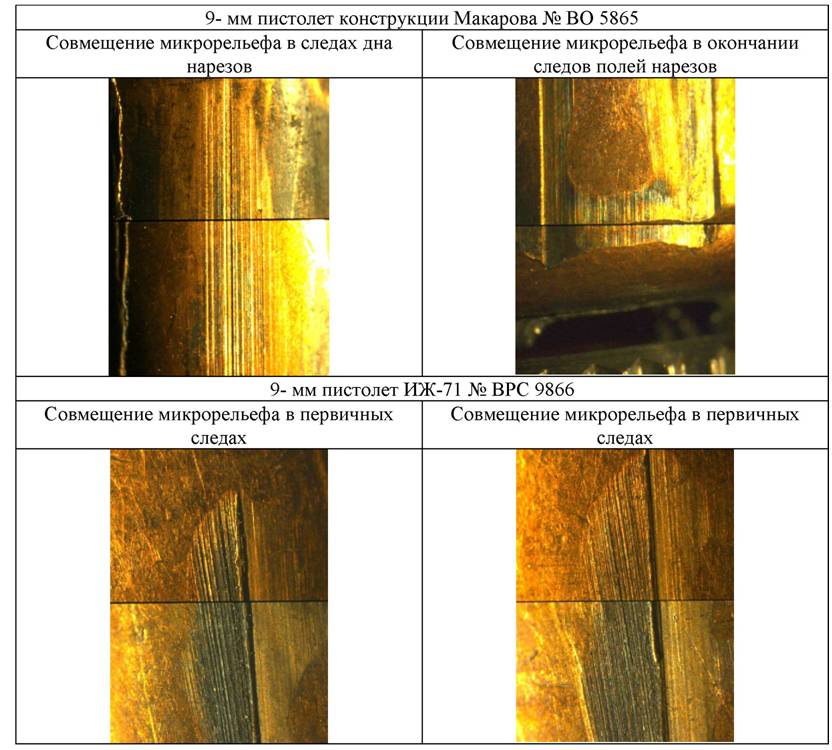

В таблице 6 приведены фотоснимки оптического совмещения совпадающих особенностей микрорельефа в следах на эталонных пулях.

Таблица 6

Из приведенных иллюстраций видно, что наблюдение развития процесса коррозии осуществлялось на поверхностях пуль, где отобразились следы двух групп: первичных и вторичных. Это обстоятельство позволило изучить воздействие коррозии на все группы следов нарезного канала ствола, отображающихся на выстреленных пулях, и получить картину происходивших в них изменений в полном объеме.

Отдельные результаты и иллюстрации периодических исследований экспериментальных пуль приведены в таблицах приложения 1.

При изучении состояния следов на пулях совмещение микрорельефа в следах осуществлялось как между эталонной пулей и экспериментальной, так и между двумя экспериментальными. Данный шаг позволил оценить реальную возможность отождествления по следам на пулях, повергшихся и не подвергшихся воздействию коррозии в их различных комбинациях.

В ходе проведения эксперимента были установлены следующие данные.

В течение первых семи дней коррозионный процесс наиболее интенсивно начал развиваться вдоль следов боевых граней. Металл оболочки пули в этих местах имеет зоны напряжения, а также повреждения защитного слоя томпака, что, как отмечалось выше, является непосредственной причиной возникновения коррозии. На других участках поверхностей пуль появился налет оксидной пленки коричневого цвета. Ближе к донной части пуль наблюдалась коррозия пятнами. Налицо все признаки возникновения и развития общей неравномерной коррозии. Микрорельеф в первичных следах полей нарезов и следах нарезов выражен четко, в окончании следов полей нарезов он просматривается хорошо, но мелкие трассы стали плохо различимы под слоем оксидной пленки. В целом, общее состояние первичных и вторичных следов позволяет сделать вывод об их пригодности для идентификации.

В период с седьмого по четырнадцатый день опыта процесс общей неравномерной коррозии продолжал развиваться. Оксидная пленка на поверхностях пуль стала толще. Пятна коррозии увеличились в размерах, около боевых граней появились очаги язвенной коррозии (оболочка разъедена насквозь). Микрорельеф в следах нарезов выражен четко, несмотря на то, что следы покрыты оксидной пленкой. В микрорельефе окончания следов полей нарезов достаточно хорошо просматриваются крупные трассы, мелкие не различимы. В первичных следах полей нарезов микрорельеф просматривается относительно четко, несмотря на образование оксидной пленки. Все имеющиеся следы пригодны для идентификации.

На двадцать первый день за счет образования оксидной пленки на поверхностях пуль и окислов в очагах коррозии около боевых и холостых граней интенсивность коррозионного процесса заметно снизилась, металл перешел в пассивное состояние. Несмотря на присутствие оксидной пленки, микрорельеф в следах нарезов просматривается четко. В микрорельефе окончания следов полей нарезов и в первичных следах полей нарезов различимы только отдельные крупные трассы. Следы пригодны для идентификации.

Снижение интенсивности коррозионного процесса связано с пассивацией, то есть аномально резким уменьшением скорости коррозии под действием сильных окислителей (например, кислорода). Металл в этом случае переходит в так называемое пассивное состояние, которое вызвано торможением анодной реакции ионизации металла в определенной области потенциалов. Механизм наступления пассивного состояния сложен. Высказано множество гипотез, объясняющих явление пассивности металлов. Согласно пленочной гипотезе торможение коррозии наступает в результате образования на поверхности металла защитной пленки. По другой гипотезе механизм защиты металлов состоит в насыщении валентностей поверхностных атомов металла вследствие образования химических связей с адсорбирующими атомами кислорода[206].

При изменении внешних условий пассивный металл может вновь перейти в активное состояние. Такой процесс называется активацией или депассивацией. Факторами, способствующими депассивации, могут быть повышение температуры, механическое повреждение пассивного слоя и др.

В интервале между 28 и 84 днями процесс общей неравномерной коррозии по причине пассивации металла имел вялотекущий характер. Пятна коррозии медленно увеличивались в размерах, в зоне следов боевых граней очаги язвенной коррозии продолжали развиваться. В микрорельефе окончания следов канала ствола и первичных следах полей нарезов просматривались отдельные самые крупные трассы. Идентификация возможна исключительно по следам с наиболее крупными и четко выраженными трассами.

В период между 91 и 133 днем продолжалось крайне медленное развитие коррозионного процесса. Крупные трассы в следах дна нарезов просматривались достаточно четко. В микрорельефе окончания следов полей нарезов постепенно перестали быть различимыми даже самые крупные трассы. Микрорельеф первичных следов практически уничтожен и сохранился только на незначительных участках. Отождествление возможно провести по следам с наиболее крупными и четко выраженными трассами микрорельефа. К 119 дню коррозия поразила практически все поверхности оболочек пуль на участках с первичными следами полей нарезов, что существенно осложнило проведение идентификации. Дальнейшее развитие коррозии к 133 дню эксперимента сделало первичные следы не пригодными для идентификации.

Таким образом, к этому моменту коррозионный процесс уничтожил все следы канала ствола с мелкими и средними деталями микрорельефа. На поверхностях пуль просматривались только следы с крупными и наиболее глубокими трассами.

На этом этапе опыт был прекращен, так как коррозия уничтожила большинство признаков в следах канала ствола на пулях, позволявших их считать пригодными для отождествления. Под оксидной пленкой остались различимы только крупные трассы, однако их идентификационное значение было существенно только в совокупности с утраченными следами.

Результаты поставленного эксперимента позволили сделать следующие выводы.

Интенсивное развитие процесса почвенной коррозии на поверхности пули, имеющей стальную оболочку, плакированную томпаком, наблюдается в течение первых двадцати дней. Наиболее ускорено коррозия развивается вдоль следов боевых граней. Это связано с тем, что металл в данных местах имеет зоны напряжения, которые возникают в результате деформации оболочки при взаимодействии с боевыми гранями нарезов ствола. На других участках поверхности появляется налет оксидной пленки, являющейся продуктом окисления металла и пассивирующей его поверхность. В отдельных местах развивается коррозия пятнами, диаметр пятна значительно превышает глубину проникновения коррозии. Общая картина развития процесса характерна для неравномерной коррозии. В этот период происходит уничтожение мелких и некоторых средних деталей микрорельефа в следах канала ствола на пулях.

После трех недель отмечается резкое снижение интенсивности процесса коррозии, что обуславливается переходом металла в пассивное состояние. В дальнейшем процесс приобретает достаточно вялотекущий характер. При этом исчезновение деталей микрорельефа следов канала ствола на поверхности пули происходит непрерывно. Приблизительно через 90 дней коррозией уничтожаются практически все первичные следы полей нарезов, мелкие и средние трассы вторичных следов полей нарезов и дна нарезов, а еще через сорок дней указанные следы полностью исчезают и поверхность оболочки в этих местах покрывается окислами. В следах различимы лишь отдельные крупные трассы (валики и бороздки), совокупность которых не позволяет признать сохранившиеся следы пригодными для отождествления.

Таким образом, в результате поставленного эксперимента удалость установить идентификационный период следов канала ствола на пулях, подвергшихся воздействию почвенной коррозии. Указанный период составляет около 130 дней при нахождении пуль в оторфованной почве с кислотностью рН 5 и влажностью 50-60 %, при температуре окружающей среды 18-20°С.

Еще одним важным результатом опыта является выявление принципиальной возможности с учетом состояния поверхности выстреленной пули, изъятой из грунта, определить вероятную давность производства выстрела. Решение этого вопроса может быть осуществлено с учетом свойств и характеристик почвы, окружающей среды и ее изменений. Проведенный нами эксперимент показывает необходимость сбора данных о процессе коррозии в различных видах и типах почв при разнообразных атмосферных условиях.

Судебно-баллистическое исследование пуль и гильз, подвергшихся воздействию коррозии, особенно с целью идентификации, сопряжено с большими трудностями, так как данный процесс приводит к изменению состояния их поверхности. Поэтому отдельно следует остановиться на способах удаления продуктов коррозии с поверхностей идентифицирующих объектов, которые обеспечивают их сохранность. В криминалистической литературе имеются описания нескольких таких способов.

Исследуемые объекты помещаются в 10 %-ный водный раствор трилона-Б (натриевая соль этилендиаминтетрауксусной кислоты) с добавлением 2,5 % бензотриазола и выдерживаются при комнатной температуре в течение двух часов. После этого объекты промываются и высушиваются[207] [208] [209]. В другом

Л

варианте объекты кипятятся от 30 минут до одного часа .

Возможно удаление продуктов коррозии раствором следующего состава: ортофосфорной кислоты - 55 г; гидрохинона - 1 г; спирта этилового - 20 мл; воды - 24 мл .

Самым простым и щадящим способом, позволяющим минимизировать отрицательное воздействие различных агрессивных кислых и щелочных средств на микрорельеф сохранившихся следов от оружия на поверхностях пуль и гильз, покрытых продуктами коррозии, является использование ультразвуковой мойки. Объекты помещаются на несколько часов в ультразвуковую ванночку, заполненную нейтральной моющей средой (рН 7). Продолжительность обработки зависит от состояния поверхности объекта. После обработки объекты следует тщательно промыть и просушить.

<< | >>
Источник: Кокин Андрей Васильевич. КОНЦЕПТУАЛЬНЫЕ ОСНОВЫ КРИМИНАЛИСТИЧЕСКОГО ИССЛЕДОВАНИЯ НАРЕЗНОГО ОГНЕСТРЕЛЬНОГО ОРУЖИЯ ПО СЛЕДАМ НА ПУЛЯХ. 2015

Еще по теме § 3.2. Коррозионный процесс и его влияние на идентификационный период следов канала ствола на пулях:

- Авторское право - Аграрное право - Адвокатура - Административное право - Административный процесс - Антимонопольно-конкурентное право - Арбитражный (хозяйственный) процесс - Аудит - Банковская система - Банковское право - Бизнес - Бухгалтерский учет - Вещное право - Государственное право и управление - Гражданское право и процесс - Денежное обращение, финансы и кредит - Деньги - Дипломатическое и консульское право - Договорное право - Жилищное право - Земельное право - Избирательное право - Инвестиционное право - Информационное право - Исполнительное производство - История - История государства и права - История политических и правовых учений - Конкурсное право - Конституционное право - Корпоративное право - Криминалистика - Криминология - Маркетинг - Медицинское право - Международное право - Менеджмент - Муниципальное право - Налоговое право - Наследственное право - Нотариат - Обязательственное право - Оперативно-розыскная деятельность - Права человека - Право зарубежных стран - Право социального обеспечения - Правоведение - Правоохранительная деятельность - Предпринимательское право - Семейное право - Страховое право - Судопроизводство - Таможенное право - Теория государства и права - Трудовое право - Уголовно-исполнительное право - Уголовное право - Уголовный процесс - Философия - Финансовое право - Хозяйственное право - Хозяйственный процесс - Экологическое право - Экономика - Ювенальное право - Юридическая деятельность - Юридическая техника - Юридические лица -
