1.2. Технология системного проектирования на базе типового решения.

Одним из подходов к автоматизации процесса системного проектирования является технология проектирования на базе типового решения, рассматривающая типовое решение как набор инструментальных средств, позволяющих осуществлять быструю генерацию системы под конкретный заказ.

Такой прием проектирования безусловно ускоряет процесс создания системы и придает ей инвариантность по отношению к разнообразию номенклатуры выпускаемой продукции, хотя при этом возможно появление избыточности показателей реализованной системы.

Однако последнее обстоятельство сказывается положительно в процессе эксплуатации созданной сис-темы, увеличивая протяженность ее эффективного жизненного цикла.

Рассмотрим принцип, по которому множество характеристик конкретной реализации X , задаваемых техническими требованиями заказчика к проектируемой системе, ставится в соответствие с множеством исходных характеристик проблемно-ориентированной системы Х (типовое решение) и сформулируем теорему о существовании предметно-ориентированной системы XQ как подмножества проблемно-ориентированной системы Х.

Теорема. Пусть заданы множество Х, содержащее "n" характеристик с дискретными и непрерывными параметрами исходной проблемно-

фи

ориентированной системы, и множество X , содержащее "n характеристик, описывающих технические требования к конкретному решению

n ^ n*

Х= UXi и Х = UX i .

i=1

Для простоты, без потери общности решения, можно положить n=n , т.е. привести в соответствие перечень характеристик конкретного решения к характеристикам типового решения.

Q *

Предметно-ориентированное решение X4 = X n X будет существовать и будет экономически оправданным, если выполняются условия необходимости и достаточности (рис. 1).

X X*

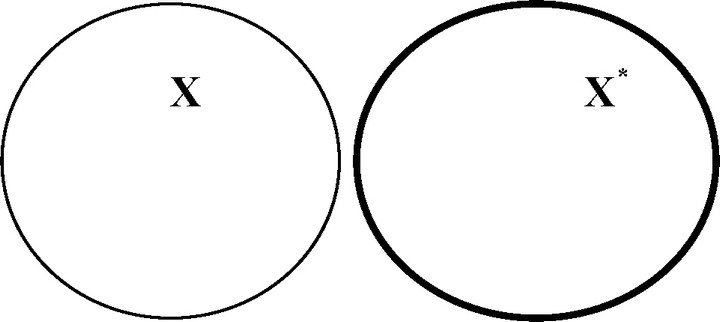

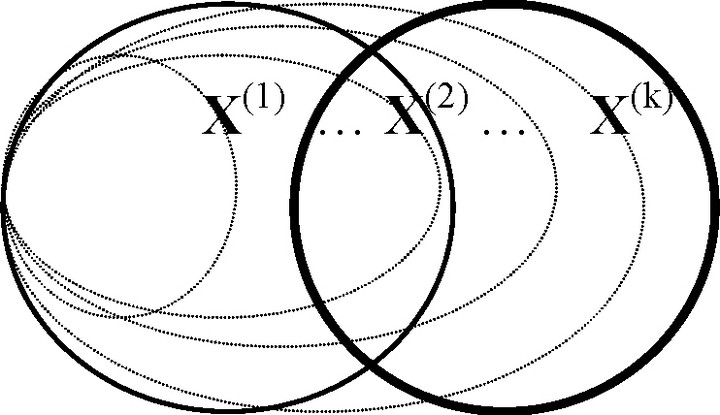

Рис. 1. Проблемно-ориентированное решение, конкретная реализация и их адаптация

Будем считать, что определенное число m характеристик (mC = {Xj}C = {X j}Остальные "n-m" характеристики, которые назовем "технико-экономическими", будут определять предварительные технико-экономические показатели (ТЭП) решений (как например, производительность, уровень автоматизации, общая надежность, стоимость системы, срок окупаемости и т.п.) и, соответственно, обозначим для типового и конкретного решений:

V={V(k)}={X,(k)}={Xm+1(k), Xm+2(k), ... , х/^Х; V*= {X\\}={V*m+1, V*m+2, ... , V*n}<=X*;

где X = m + 1,...,n , k = 1,...,K, K - натуральное число; т.е. имеем X = C ^ V и X = C ^ V , а природу этих подмножеств определим как:

С — подмножество характеристик с неизменяемыми параметрами, заданными по составу средств типового решения;

V — подмножество характеристик с варьируемыми параметрами типового решения, где каждое подмножество V(k)cV означает вариант значений ТЭП, получаемый в процессе проектирования на базе типового решения, т.е.

при адаптации характеристик типового решения под конкретный заказ;

C и V — соответственно, подмножества характеристик с условно не-изменяемыми и условно варьируемыми параметрами конкретного решения, заданными по техническим требованиям заказчика, но допускающими модификации в процессе разработки и согласования технического задания с заказчиком. Именно эта стадия должна происходить по схеме - назовем ее схемой "параллельной кастомизации" (от англ. customization - выполнение заказа с удовлетворением индивидуальных потребностей заказчика), - по которой одновременно осуществляются этапы проектирования и утверждения- согласования удовлетворительного проектного варианта за счет вовлечения заказчика в процесс системного проектирования и принятия решения;

XX(k) — функция от паспортных характеристик, генерирующая варианты количественно-качественного состава технологического оборудования с соответствующим набором ТЭП и с ограничениями, заданными техническими требованиями C* и V*.

Можно отметить, что по сути, число K определяет уровень стратификации и адаптационные возможности функционально-полных, экономически целесообразных вариантов решения.
