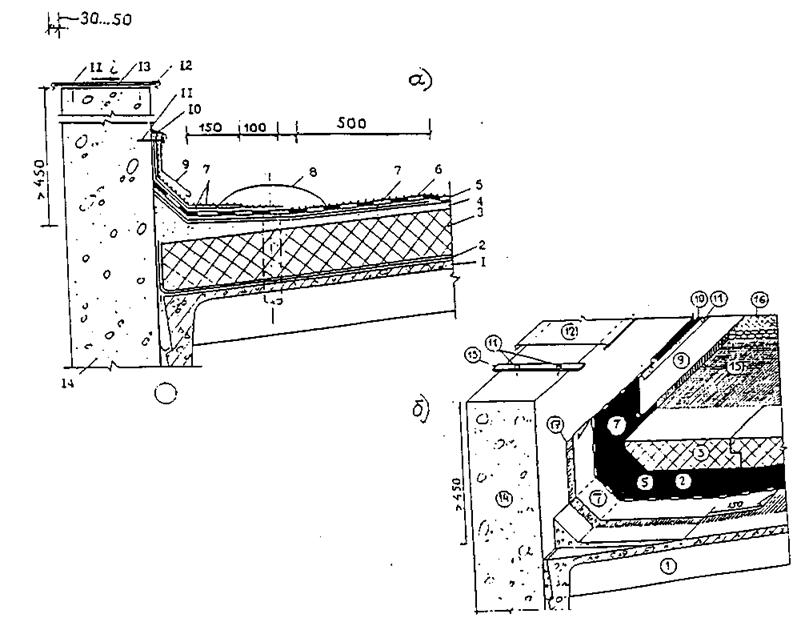

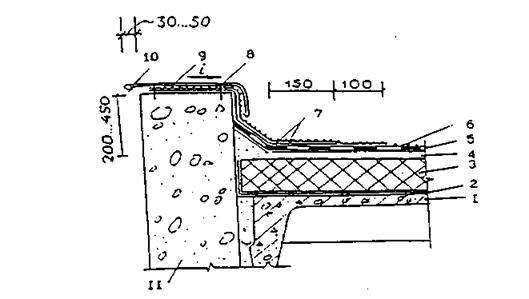

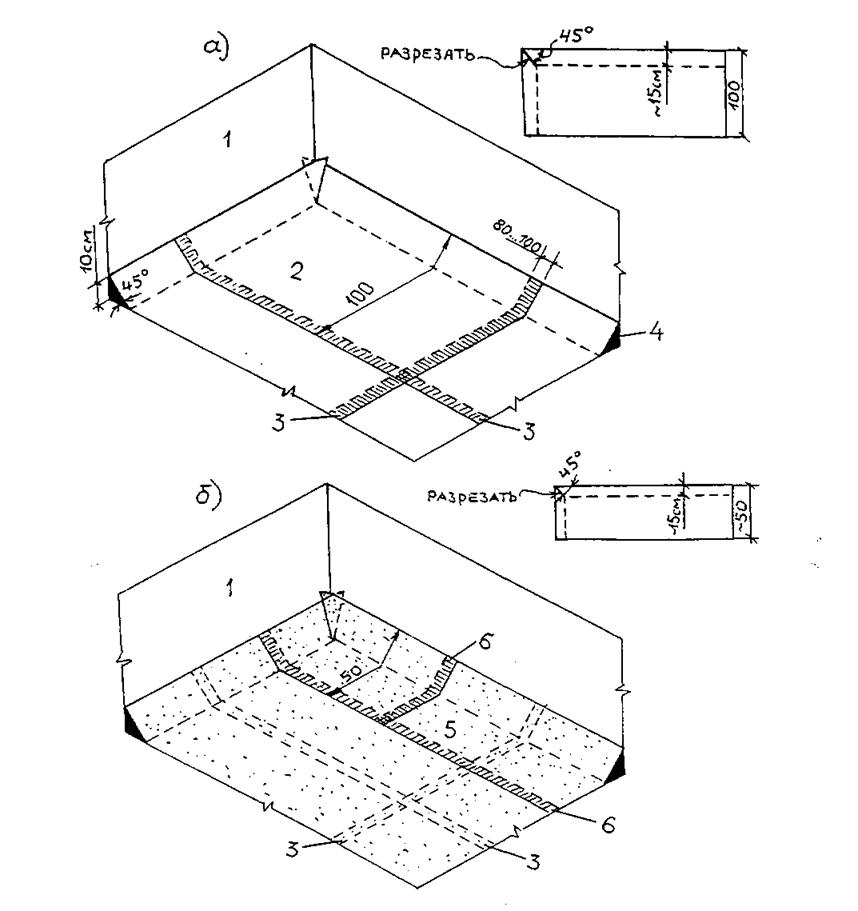

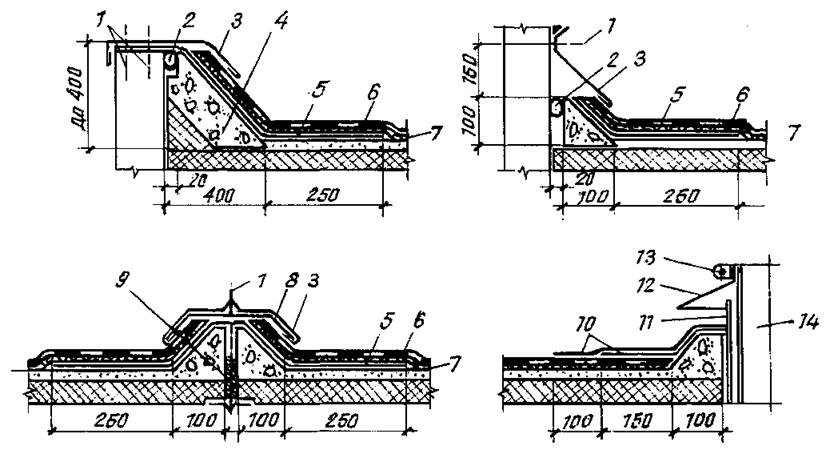

РАСЧЕТЫ ПАРО- И ТЕПЛОИЗОЛЯЦИИ СОВМЕЩЕННОГО ПОКРЫТИЯ

1 Теплоизоляция

Теплотехнический расчет предусматривает обеспечение необходимых требований по снижению расхода тепла в зимний период и поступлению его через покрытие в летний период года.

, (1)

где δ - требуемая толщина теплоизоляционного слоя, м;

λ - расчетный коэффициент теплопроводности материала теплоизоляционного слоя, Вт/м2 · ºС; принимается по таблице 1;

αb - коэффициент теплоотдачи внутренней поверхности покрытия, Вт/м2 · ºС; принимается по таблице 5;

αн - коэффициент теплоотдачи (для зимних условий) наружной поверхности покрытия, Вт/м2 · ºС; принимается по таблице 6;

R - требуемое сопротивление передачи тепла через покрытие, м2 · ºС/Вт; для зданий жилищно-гражданского назначения принимается по таблице 15, а для промышленных и сельскохозяй­ственных зданий и сооружений определяется по формуле

, (2)

где n - коэффициент, принимаемый в зависимости от расположения наружной поверхности ограж­дающих конструкций зданий и сооружений по отношению к наружному воздуху, принима­ется по таблице 8;

tb - расчетная температура внутреннего воздуха, ºС; принимается согласно нормам проектирова­ния помещений соответствующих зданий и сооружений;

Δtн - нормативный температурный перепад между температурой внутреннего воздуха и температу­рой наружного воздуха покрытия; принимается по таблице 9;

tн - расчетная зимняя температура наружного воздуха, ºС; принимается по таблице 7 с учетом тепло­вой инерции (D) ограждающих конструкций; тепловую инерцию следует определять по формуле

D = R1S1 + R2S2 + … + RnSn,

где R1, R2...Rn - термические сопротивления отдельных слоев совмещенного покрытия, м2 · ºС/Вт;

S1, S2...Sn - расчетные коэффициенты теплоусвоения материала отдельных слоев совмещенного покрытия, Вт/м2 · ºС; принимаются по таблице 1.

Примечание 1. Расчетный коэффициент теплоусвоения воздушных прослоек принимается равным нулю.

Примечание 2. Слои совмещенной конструкции, расположенные между воздушной прослойкой, которая вентилируется наружным воздухом, и наружной поверхностью ограждающей конструкции не учитываются.

Термические сопротивления отдельных слоев совмещенного покрытия, а также однородной (однос­лойной) ограждающей конструкции следует определять по формуле

, (3)

где δ - толщина отдельного слоя, м;

λ - расчетный коэффициент теплопроводности материала отдельного слоя, Вт/м2 · ºС; принимается по таблице 1.

Коэффициент теплопроводности материалов для устройства теплоизоляционного слоя в сухом состоянии, как правило, должен быть не больше 0,3 Вт/м · ºС.

Пример № 1

Рассчитать толщину теплоизоляционного слоя совмещенного покрытия производственного здания с нормальным режимом эксплуатации помещений по влажности (φ = 60%) в районе строительства г. Киева; материал утеплителя - пенобетон, γ = 400 кг/м3, λ = 0,15 Вт/м2 · ºС (по таблице 1).

Исходные данные для расчета по формулам (1) и (2):

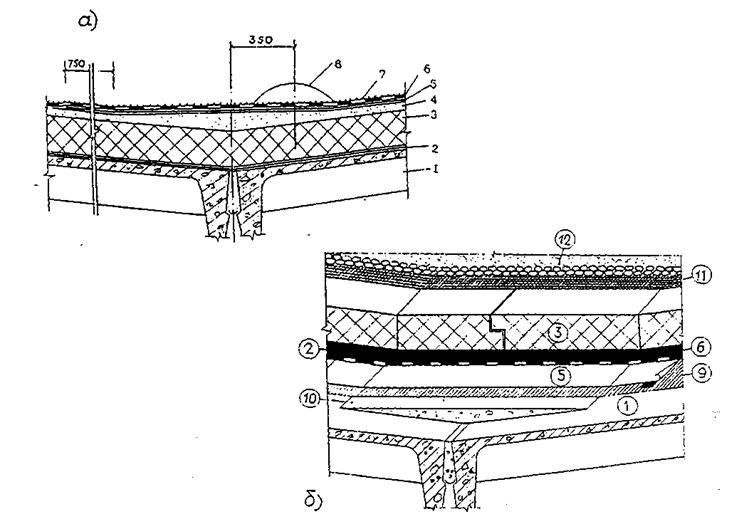

При этом расчет тепловой инерции (D) подсчитывается, исходя из следующего совмещенного покрытия:

Тогда

D = 0,029х16,95 + 1,1х3,53 + 0,3х4,56 + 0,67х2,42 + 0,032х11,09 = 7,74;

Δt = 0,8 (tв – tр) = 0,8 (18 – 10,1) = 7,9 принимается 7 (по таблице 9).

При этом температура точки росы (tp = 10,1 · ºС) подбирается по величине максимальной упругости водяного пара при tв = 18 · ºС и φ = 60%, а именно: для tв = 18 ºС по таблице 11; Е = 15,48 мм.рт.ст, тогда для ев = (Е · φ) : 100 = (15,48 х 60) : 100 = 9,29 по той же таблице 11 точка росы - 10,1ºС.

Требуемое сопротивление теплопередачи через покрытие, м2 · ºС/Вт, определяется по формуле (2)

.

Требуемая толщина теплоизоляционного слоя из пенобетона, м, определяется по формуле (1)

мм

и принимается толщиной 100 мм

2 Пароизоляция

Для защиты от увлажнения теплоизоляционного слоя (утеплителя) в покрытиях зданий с влажным и мокрым режимами эксплуатации следует предусматривать пароизоляцию (ниже теплоизоляционного слоя); сопротивление паропроницанию Rn, м2 · ч · Па/м2, пароизоляционного слоя определяется по формуле

, (4)

где δ - толщина пароизоляционного слоя, м;

μ - расчетный коэффициент паропроницания материала слоя пароизоляции, мг/м · ч · Па, принимается по таблице 1.

Сопротивление паропроницанию Rn пароизоляционных слоев следует принимать по таблице 3 основного текста норм и оно должно быть не меньше следующих сопротивлений паропроницанию:

а) требуемого сопротивления паропроницанию Rтрn1, м2 · ч · Па/м2 , которое из условия недопустимости накопления влаги в покрытии за годовой период эксплуатации определяется по формуле

, (5)

б) требуемого сопротивления паропроницанию Rn2 тр, м2 · ч · Па/м2 , чердачного перекрытия или части конструкции вентилируемого совмещенного покрытия, расположенного между внутренней поверхностью покрытия и воздушной прослойкой в зданиях со скатами крыши шириной до 24 м, определяемого по формуле

Rn2 тр = 0,012 (ев – енм), (6)

где ев - упругость водяного пара внутреннего воздуха, Па, при расчетной температуре и влажности этого воздуха; определяется согласно таблице 11;

ем - средняя упругость водяного пара наружного воздуха, Па, за годовой период; определяется согласно таблице 12;

енм - средняя упругость пара наружного воздуха, Па, периода месяцев с минусовой среднемесяч­ной температурой; определяется согласно таблицам 10 и 12;

rпн - сопротивление паропроницанию, м2 · ч · Па/м2 , части совмещенной конструкции, располо­женной между наружной поверхностью покрытия и плоскостью возможной конденсации, определяемое по формуле (4);

Е - упругость водяного пара, Па, в плоскости возможной конденсации за годовой период эксплуатации, определяемая по формуле

, (7)

где Е1, E2, Е3 - упругости водяного пара, Па, принимаемые по температуре в плоскости конденса­ции, определяются при средней температуре наружного воздуха соответственно зим­него, весенне-осеннего и летнего периодов (согласно таблицам 10 и 11);

Z1, Z2 , Z3 - длительность, мес, зимнего, весенне-осеннего и летнего периодов, определяемая по таблице 10 с учетом следующих условий:

а) к зимнему периоду относятся месяцы со средними температурами наружного возду­ха ниже минус 5ºС;

б) к весенне-осеннему периоду относятся месяцы со средними температурами на­ружного воздуха от минус 5 до плюс 5 ºС;

в) к летнему периоду относятся месяцы со средними температурами выше плюс 5 ºС.

Примечание 1. При определении упругости ен для летнего периода температуру в плоскости возможной конденсации во всех случаях следует принимать не ниже средней температуры наружного воздуха летнего периода, а упругость водяного пара внутреннего воздуха ев - не ниже средней упругости пара наружного воздуха за этот период.

Примечание 2. Плоскость возможной конденсации в однородной (однослойной) ограждающей конструкции располагается на расстоянии, равном 2/3 толщины конструкции от ее внутренней поверх­ности, а в многослойной конструкции совпадает с наружной поверхностью утеплителя.

Пример № 2

Подобрать состав пароизоляционного слоя для совмещенного покрытия, конструкция которого и условия эксплуатации те же, что и в примере № 1.

Исходные данные для расчета требуемого сопротивления паропроницанию Rтрпн, по формулам (5) и (6):

ев = 9,29 мм рт.ст. или 12,38 гПа (для Киева по таблице 11) при tB = 18°С и φ = 60%;

ен = 105,5 : 12 = 8,79 гПа (для Киева по таблице 12);

енм = (3,8 + 4 + 4,8 + 4,7) : 4 = 4,33 гПа (для Киева по таблицам 10 и 12);

rпн = 4,65 м2 · ч · гПа/м2.

При этом между наружной поверхностью покрытия и плоскостью возможной конденсации (поверх­ностью теплоизоляционного слоя) находится кровельный ковер, сопротивление паропроницанию кото­рого составляет, м2 · ч · Па/м2 (см. таблицу 3 основного текста):

три слоя рубероида по трем слоям битума толщиной по 2 мм каждый 3 х 1,1 + 3 х 0,3 = 4,2

защитный слой битума толщиной 3 мм с бронирующей посыпкой 1,5 х 0,3 = 0,45

Всего: Rпн = 4,2 + 0,45 = 4,65

Е = ( 3,81 х 2 + 5,63 х 3 + 16,09 х 7)=11,43 гПа;

при этом:

Требуемое сопротивление паропроницанию из условий недопустимости накопления влаги в совме­щенном покрытии определяется по формуле (5):

м2 · ч · гПа/г.

По таблице 3 основного текста норм такое сопротивление паропроницанию может обеспечить пароизоляционный ковер из одного слоя рубероида, наклеенного на горячем битуме, покрытый сверху слоем горячего битума с наклейкой теплоизоляционного материала (Rп = 1,68), или окраска основания под теплоизоляционный слой каучуковой мастикой (Rп = 1,74).

Требуемое сопротивление паропроницанию перекрытия чердачных крыш или вентилируемого сов­мещенного покрытия определяется по формуле (6):

= 0,012 (12,38 – 4,33) = 0,1 м2 · ч · гПа/г.

По таблице 3 основного текста норм такое сопротивление паропроницанию может обеспечить окраска основания под теплоизоляционный слой горячим битумом за 1 раз (Rп = 0,3) или прокладочная пароизоляция из одного слоя пергамина (Rп = 0,33).

3 Осушающая вентиляция

Расчет влажностного режима совмещенных крыш предусматривает обеспечение необходимых условий, исключающих конденсацию (накопление) влаги в толще конструкции.

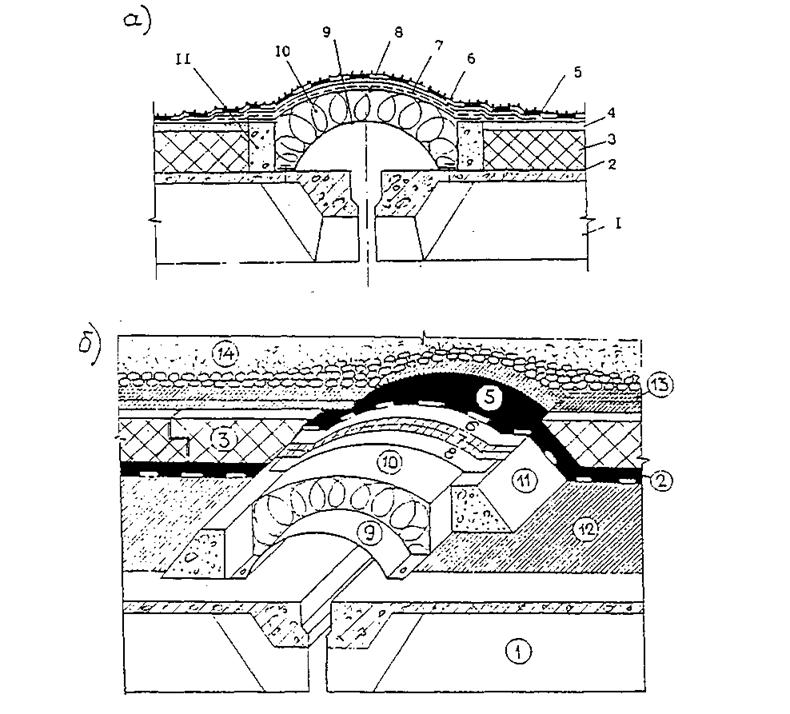

Решающим мероприятием по предупреждению конденсации влаги в совмещенных покрытиях явля­ется устройство в них воздушной прослойки, продухов и каналов над поверхностью и в толще теплоизоляционного слоя при обеспечении их вентиляции наружным воздухом; отсутствие при этом конденсации паров в толще совмещенного покрытия может быть обеспечено в случае, когда разница между количеством пара, поступающего в воздушную прослойку через часть покрытия, находящегося под ней, и количеством пара, которое может удаляться через часть покрытия, находящегося над ней, будет равным или меньшим того количества пара, удаление которого обеспечивает вентиляция прослойки, продухов и каналов. Обеспечение этого условия выражается следующей расчетной зависимостью

, (7)

где ев - то же, что и в формулах (5) и (6);

енхол - средняя величина упругости пара наружного воздуха, гПа, в холодный период года; определяется по данным таблиц 10 и 12 по формуле

,

где Σехол - сумма средних величин упругости пара наружного воздуха всех месяцев, имеющих сред­нюю температуру меньшую чем минус 5 ºС; определяется по таблицам 10 и 12;

Nхол - количество месяцев, имеющих среднюю температуру меньшую чем минус 5 ºС; определяется по таблице 10;

епр - упругость водяного пара, гПа, в воздушной прослойке, продухах и каналах, которая определяется из следующего уравнения регрессии для холодного периода:

епр = а · енхол + b

где a, b - числовые значения коэффициентов, отвечающих той или иной схеме вентиляции совме­щенных крыш; принимаются то таблице 13;

ΣRo1 - сумма сопротивлений паропроницанию, м2 · ч · гПа/г, слоев покрытия, находящихся ниже воздушной прослойки; определяется по формуле (4) и данным таблицы 1;

ΣRo2 - сумма сопротивлений паропроницанию, м2 · ч · гПа/г, слоев покрытия, находящихся выше воздушной прослойки; определяется по формуле (4) и данным таблицы 1;

m - количество влаги, г/м2 · ч, удаляемой из толщи 1 м2 совмещенного покрытия с воздухом вентиляционной системы; определяется по формуле

, (8)

где fв, fпр - абсолютная влажность, г/м3, соответственно воздуха в помещениях под покрытием и воздушной прослойки в толще покрытия; определяется по формулам:

;

где tн - средняя температура, ºС, наружного воздуха в холодный период года; определяется по таблице 10;

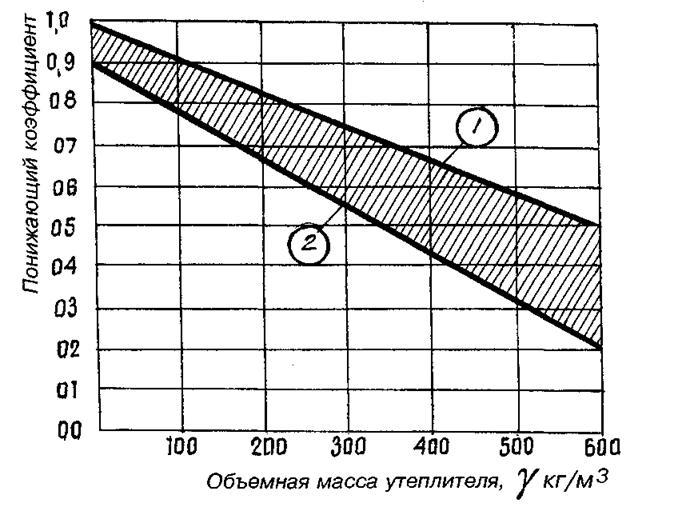

k - понижающий коэффициент, учитывающий способность утеплителя накапливать и отдавать влагу; определяется по номограмме на рисунке 2;

S - площадь покрытия, м2;

Q - количество воздуха, м3/ч, проходящего через вентиляционную систему в сутки; определяется по формуле

Q = 3600(νвп δвп l + νпд Fпд + νкан Fкан),

где νвп, νпд, vкан - средняя скорость движения воздуха в прослойке, продухах и каналах, м/сек; принимается по таблице 13 в зависимости от принятой схемы вентиляционной системы;

δвп - толщина воздушной прослойки, м; принимается 1 мм (0,001 м);

/ - длина, м, кромки воздушной прослойки, которая соединяется с наружным воздухом (вдоль примыканий и карнизов);

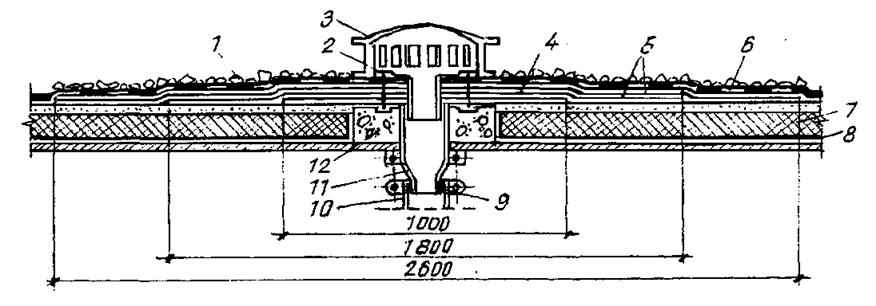

Fпд - суммарная площадь, м2, поперечного сечения всех продухов и флюгарок; принимается по схемам таблицы 14;

Fкан - суммарная площадь, м2, поперечного сечения всех каналов и флюгарок; принимается по схемам таблицы 14.

Обеспечение (или необеспечение) расчетной зависимости (7) зависит от выбора вентиляционной системы воздушной прослойки, продухов и каналов по вариантам, приведенным в таблице 14.

Пример № 3

Определить необходимую схему вентиляции для совмещенного покрытия, конструкция и условия эксплуатации которого рассмотрены в примерах № 1 и № 2, при следующем дополнении: в составе покрытия на поверхности теплоизоляционного слоя из пенобетона предусмотрено устройство выравнива­ющей стяжки толщиной 30 мм из цементно-песчаного раствора с наклейкой по ней кровельного ковра на подкладке из перфорированного рубероида, обеспечивающей образование воздушной прослойки толщиной 1 мм между кровельным ковром и поверхностью стяжки; покрытие многопролетное плоское, ширина пролета 18 м. Исходя из этого, схема вентиляции может быть одна из трех (КН-2, КН-6 или КН-8), приведенных в таблице 14.

Исходными данными для проверки, которая из этих схем удовлетворяет расчетную зависимость (7), будут:

ев = 9,29 мм рт.ст. или 12,38 гПа; при tB = 18 ºС и φ = 60%;	для Киева по таблице 11
гПа, исходя из того, что Σехол = 3,8 + 4; nхол = 2
	для Киева по таблицам 10 и 12;
епр = 0,66 х 3,9 + 2,01 = 4,62 гПа, при этом а = 0,66, b = 2,01	по таблице 13 для системы вентиля­ции типа КН;
ΣRo1 = 4,16 м2 · ч · гПа/г, включающее железобетон толщиной 60 мм - 0,6 : 0,03 = 2,0 (μ = 0,03 по таблице 1);
пароизоляция: один слой рубероида 1,1	(по таблице 3 основного текста);
один слой битума толщиной 2 мм 0,3	(по таблице 3 основного текста);
пенобетон толщиной 100 мм 0,1 : 0,23 = 0,43	(μ = 0,23 по таблице 1);
выравнивающая цементно-песчаная стяжка толщиной 30 мм 0,03 : 0,09 = 0,33	(μ = 0,09 по таблице 1)

Всего: ΣRo1 = 2 + 1,1 + 0,3 + 0,43 + 0,33 = 4,16.

ΣRo2 = 4,65 м2 · ч · гПа/г (из расчета примера № 2);

г/м2 · ч

при этом

; ;

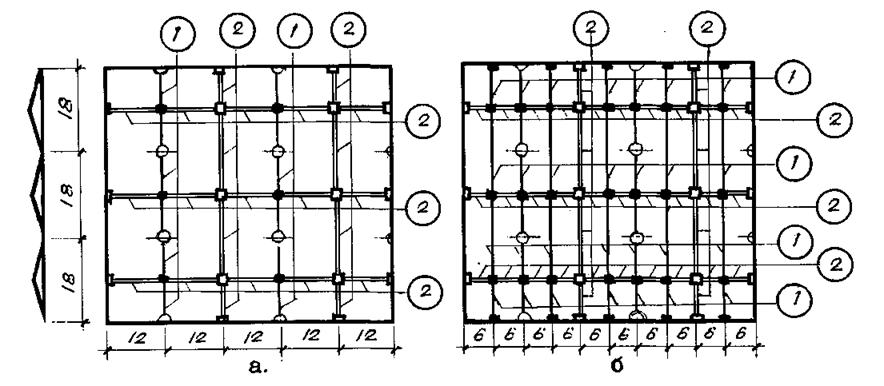

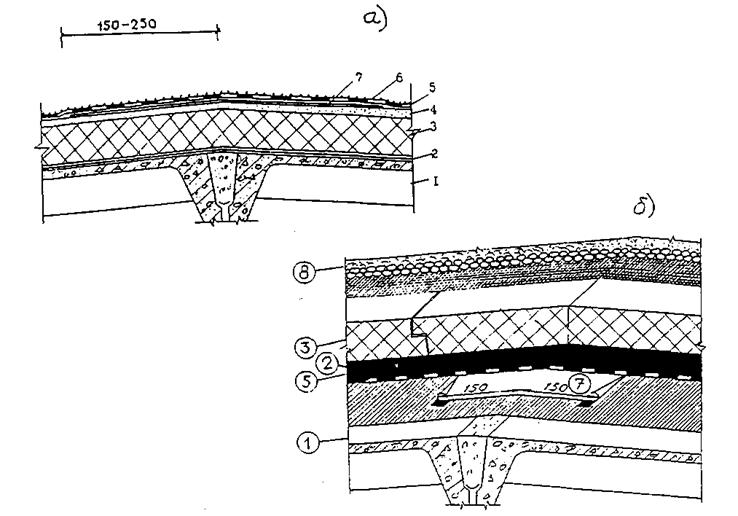

При расположении элементов вентиляционной системы по схеме, приведенной на рисунке 2,а,

Q = 3600(0,2 х 0,228 + 0,4 х 0,016 + 0,6 х 0,024 + 0,6 х 0,1104 + 0,6 х 0,044 = 788,5 м3,

при этом

δпр · l = 0,001 (2 х 54 + 2 х 60) = 0,228;

Fпд = 8 (0,1 x 0,02) = 0,016;

Fфл = 6 (0,1 x 0,04) = 0,024;

Fкан = 23 (0,08 х 0,06) = 0,1104;

Ефк= 16(0,15 x 0,06) = 0,144.

Коэффициент вентиляции (0,228 + 0,016 + 0,024 + 0,1104 + 0,144) : 3240 = 0,00016.

По таблице 13 при коэффициенте вентиляции больше 0,0001

Vвп = 0,2; Vпд = 0,4; Vкан = 0,6; Vф = 0,6.

Пригодность выбранной схемы вентиляции типа КН-2 из условий расчетной зависимости (7)

1,885 - 0,155 = 1,710, что больше 1,156.

Схема КН-2 не удовлетворяет расчетную зависимость. Количество водяного пара, которое она может удалить (1,156 г/м2 · час), меньше того количества (1,710 г/м2 · час), которое поступает в толщу совмещенного покрытия.

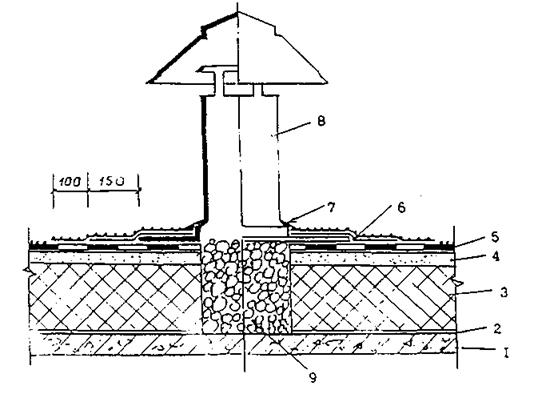

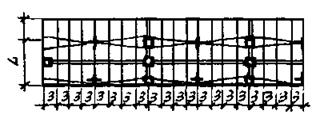

Рассмотрим схему КН-5; при размещении элементов вентиляции по этой схеме (рисунок 2,б)

Q = 3600 (0,2 х 0,228 + 0,4 х 0,056 + 0,6 х 0,124 + 0,6 х 0,1824 + 0,6 х 0,144) = 1216,8 м3,

при этом

δпр · l = 0,001 (2 х 54 + 2 х 60) = 0,228;

Fпд = 28 (0,1 x 0,02) = 0,056;

Fфл = 31 (0,1 x 0,04) = 0,124;

Fкан = 38 (0,08 х 0,06) = 0,1824;

Ефк= 16(0,15 x 0,06) = 0,144.

Коэффициент вентиляции (0,228 + 0,056 + 0,124 + 0,1824 + 0,144) : 3240 = 0,00023.

По таблице 13 при коэффициенте вентиляции большем 0,0001

Vвп = 0,2; Vпд = 0,4; Vкан = 0,6; Vф = 0,6;

г/м2 · ч.

В этом случае количество водяного пара, которое может удалить вентиляционная система (1,787 г/м2·ч), больше того количества (1,710 г/м2 · ч), которое поступает в толщу совмещенного покрытия; таким образом, схема КН-5 удовлетворяет расчетную зависимость (7) и принимается к реализации.

Таблица 1

Теплотехнические характеристики строительных материалов и изделий

Продолжение таблицы 1

Примечание 1. Расчетные значения коэффициента теплоусвоения (при периоде 24 ч) материала в конструкции рассчитаны по формуле S = 0,27 , в которой λ, γ0, с0, W, принимают по соответствующим графам настоящей таблицы.

Примечание 2. Характеристики материалов в сухом состоянии приведены по весовому соотношению влаги в материале W, %, равной нулю.

Таблица 2

Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности

Таблица 3

Влажностный режим помещений

Таблица 4

Размещение областей Украины по зонам влажности

Таблица 5

Коэффициент теплоотдачи внутренних поверхностей

Внутренняя поверхность ограждающей конструкции		Коэффициент теплоотдачи αв, Вт/м2 · ºС
1	Гладкие потолки и потолки с выступающими ребрами при отношении высоты ребер к расстоянию между гранями смежных ребер ≤ 0,3	8,7
2	Потолков с выступающими ребрами при отношении > 0,3	7,6
3	Зенитных фонарей	9,9

Примечание. Коэффициент теплоотдачи внутренней поверхности ограждающих конструкций живот­новодческих зданий и птичников следует принимать по нормам, регламентирующим проектирование этих сооружений.

Таблица 6

Коэффициент теплоотдачи наружных поверхностей

Таблица 7

Расчетная зимняя температура

Примечание 1. Среднюю температуру наиболее холодных трех суток следует определять как среднее арифметическое из температур наиболее холодных суток и наиболее холодной пятидневки обеспечен­ностью 0,92.

Примечание 2. Расчетную температуру наружного воздуха при проектировании ограждающих конст­рукций зданий для переработки сельскохозяйственной продукции, эксплуатируемых только осенью или весной (на сезонных предприятиях), следует принимать согласно нормам проектирования таких зданий.

Примечание 3. Для ограждающих конструкций животноводческих зданий с тепловой инерцией до 1,5 за расчетную температуру наружного воздуха следует принимать температуру наиболее холодных суток обеспеченностью 0,92.

Таблица 8

Коэффициент n размещения внешней поверхности

Таблица 9

Нормативный перепад между температурой воздуха и поверхности

Обозначения, принятые в таблице 9:

tB - то же, что по формуле (2);

tp - температура точки росы, ºС, при расчетной температуре и относительной влажности внут­реннего воздуха, принимаемым согласно государственному стандарту "Общие санитарно-гигиенические требования к воздуху рабочей зоны" и нормам проектирования соответствую­щих зданий и сооружений; для картофеле- и овощехранилищ температуру точки росы следу­ет определять с учетом норм технологического проектирования.

Таблица 10

Температура наружного воздуха

Окончание таблицы 10

Таблица 11

Давление (максимальная упругость)насыщенного водяного пара, Е в мм.рт.ст., для различных температур при В = 755 мм

А Для температур от 0 до -45°С (над льдом)

Б Для температур от 0 до 50°С

to Е, мм	0,0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
0	4,58	4,61	4,65	4,68	4,72	4,75	4,79	4,82	4,86	4,89
1	4,93	4,96	5	5,03	5,07	5,11	5,14	5,18	5,22	5,26
2	5,29	5,33	5,37	5,41	5,45	5,49	5,53	5,57	5,61	5,65
3	5,69	5,73	5,77	5,81	5,85	5,89	5,93	5,97	6,02	6,06
4	6,1	6,14	6,19	6,23	6,27	6,32	6,36	6,41	6,45	6,50
5	6,54	6,59	6,64	6,73	6,78	6,82	6,87	6,87	6,92	6,97
6	7,01	7,06	7,11	7,16	7,21	7,26	7,31	7,36	7,41	7,46
7	7,51	7,57	7,62	7,67	7,72	7,78	7,83	7,88	7,94	7,99
8	8,05	8,1	8,16	8,21	8,27	8,32	8,38	8,44	8,49	8,55
9	8,61	8,67	8,73	8,79	8,85	8,91	8,97	9,03	9,09	9,15
10	9,21	9,27	9,33	9,4	9,46	9,52	9,59	9,65	9,71	9,78
11	9,84	9,91	9,98	10,04	10,11	10,18	10,24	10,31	10,38	10,45
12	10,52	10,59	10,66	10,73	10,8	10,87	10,94	11,01	11,09	11,16
13	11,23	11,31	11,38	11,45	11,53	11,6	11,68	11,76	11,83	11,91
14	11,99	12,07	12,14	12,22	12,3	12,38	12,46	12,54	12,62	12,71
15	12,79	12,87	12,95	13,04	13,12	3,21	13,29	13,38	13,46	13,55
16	13,63	13,72	13,81	13,9	13,99	14,08	14,17	14,26	14,35	14,44
17	14,53	14,62	14,72	14,81	14,9	15	15,09	15,19	15,28	15,38
18	15,48	15,58	15,67	15,77	15,87	15,97	16,07	16,17	16,27	16,37
19	16,48	16,58	16,69	16,79	16,89	17	17,11	17,21	17,32	17,43
20	17,54	17,64	17,75	17,86	17,97	18,09	18,2	18,31	18,42	18,54
21	18,65	18,77	18,88	19	19,11	19,23	19,35	19,47	19,59	19,71
22	19,83	19,95	20,07	20,19	20,32	20,44	20,57	20,69	20,82	20,94
23	21,07	21,2	21,32	21,45	21,58	21,71	21,85	21,98	22,11	22,24
24	22,38	22,51	22,65	22,79	22,92	23,06	23,2	23,34	23,48	23,62
25	23,76	23,9	24,04	24,18	24,33	24,47	24,62	24,76	24,91	25,06
26	25,21	25,36	25,51	25,66	25,81	25,96	26,12	26,47	26,46	26,58
27	26,74	26,9	27,06	27,21	27,37	27,54	27,7	27,86	28,02	28,19
28	28,35	28,51	28,68	28,85	29,02	29,18	29,35	29,53	29,7	29,87
29	30,04	30,22	30,39	30,57	30,75	30,92	31,1	31,28	31,46	31,64
30	31,82	32,01	32,19	32,38	32,56	32,75	32,93	33,12	33,31	33,50

Окончание таблицы 11

to Е, мм	0,0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
31	33,7	33,89	34,08	34,28	34,47	34,67	34,86	35,06	35,26	35,46
32	35,66	35,87	36,07	36,27	36,48	36,68	36,89	37,1	37,31	37,52
33	37,73	37,94	38,16	38,37	38,58	38,8	39,02	39,24	39,46	39,68
34	39,9	40,12	40,34	40,57	40,8	41,02	41,25	41,48	41,71	41,94
35	42,18	42,41	42,64	42,88	43,12	43,36	43,6	43,84	44,08	44,32
36	44,56	44,81	45,05	45,3	45,55	45,8	46,05	46,3	46,56	46,81
37	47,07	47,32	47,58	47,84	48,1	48,36	48,63	48,89	49,16	49,42
38	49,69	49,96	50,23	50,51	50,77	51,05	51,32	51,62	51,9	52,16
39	52,44	52,73	53,01	53,29	53,58	53,87	54,16	54,45	54,74	55,03
40	55,32	55,61	55,91	56,21	56,51	56,81	57,11	57,41	57,72	58,03
41	58,34	58,65	58,96	59,27	59,59	59,9	60,22	60,54	60,86	61,18
42	61,5	61,82	62,14	62,47	62,8	63,13	63,46	63,79	64,12	64,45
43	64,8	65,14	65,48	65,82	66,16	66,51	66,86	67,21	67,56	67,91
44	68,26	68,61	68,97	69,33	69,69	70,05	70,41	70,77	71,14	71,51
45	71,88	72,25	72,62	72,99	73,36	73,74	74,12	74,5	74,88	75,26
46	75,65	76,04	76,43	76,82	77,21	77,6	78	78,4	78,8	79,20
47	79,6	80	80,41	80,82	81,23	81,64	82,05	82,46	82,87	83,29
48	83,71	84,13	84,56	84,99	85,42	85,85	86,28	86,71	87,14	87,58
49	88,02	88,46	88,9	89,34	89,79	90,24	90,69	91,14	91,59	92,05
50	92,51

Таблица 12

Влажность наружного воздуха, осадки

Окончание таблицы 12

Таблица 13

Характеристики вентиляционных систем

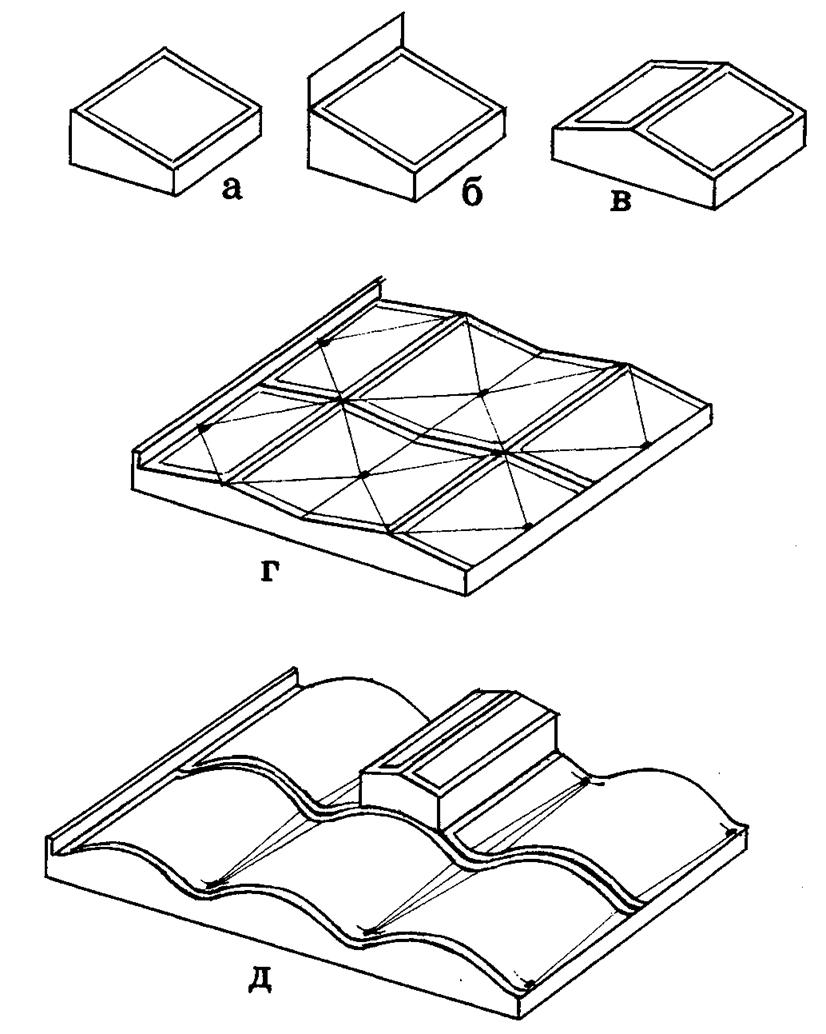

Таблица 14

Схемы и характеристики типов вентиляционных систем

Элементы вентиляционной системы	Схемы вентиляционной системы односкатного покрытия (отдельно стоящие здания)
	L = 9м	L = 12 м	L = 18м	L =9м		L= 12м	L = 18м	L = 9м	L = 12м	L = 18м		L = 9м	L = 12м	L = 18м
Тип и номер системы	ПП-1	ПП-2	ПП-3	ПП-4		ПП-5	ПП-6	ПР-1	ПР-2	ПР-3		ПР-4	ПР-5	ПР-6
Прослойка - 0,001(2L+2·60) м2	0,0138	0,0144	0,0156	0,0138		0,0144	0,0156	0,0138	0,0144	0,0156		0,0138	0,0144	0,0156
Компенсатор F =6 ·10-4 м2	4 (6 · 10-4)	4 (6 · 10-4)	4 (6 · 10-4)	9 (5 · 10-4)		9 (6 · 10-4)	9 (6 · 10-4)	5 (6 · 10-4)	5 (6 · 10-4)	5 (6 · 10-4)		-	-	-
Продух F = 12 · 10-4 м2	-	-	-	-		-	-	4 (12 · 10-4)	4 (12 · 10-4)	4 (12 · 10-4)		9 (12 · 10-4)	9 (12 · 10-4)	9 (12 · 10-4)
Площадь покрытия, м2	540	720	1080	540		720	1080	540	720	1080		540	720	1080
Коэффициент вентиляции	0,00003	0,000023	0,000017	0,000036		0,000028	0,000019	0,00004	0,000031	0,000022		0,000046	0,000035	0,000024

Продолжение таблицы 14

Элементы вентиляционной системы	Схемы вентиляционной системы односкатного покрытия (в пристройке)
	L = 9 м	L = 12 м	L = 18 м	L = 9 м	L= 12 м	L= 18 м	L = 9 м	L= 12 м	L= 18 м	L = 9 м	L= 12 м	L= 18 м
Тип и номер системы	ПП-7	ПП-8	ПП-9	ПП-10	ПП-11	ПП-12	ПР-7	ПР-8	ПР-9	ПР-10	ПР-11	ПР-12
Прослойка – 0,001 (2L + 2 · 60)	0,0138	0,0144	0,0156	0,0138	0,0144	0,0156	0,0138	0,0144	0,0156	0,0138	0,0144	0,0156
Компенсатор F= 6 · 10-4 м2	4 (6 · 10-4)	4 (6 · 10-4)	4 (6 · 10-4)	9 (6 · 10-4)	9 (6 · 10-4)	9 (6 · 10-4)	5 (6 · 10-4)	5 (6 · 10-4)	5 (6 · 10-4)	-	-	-
Патрубок F = 4,5 · 10-4 м2	4 (4,5·10-4)	4 (4,5·10-4)	4 (4,5·10-4)	9 (4,5·10-4)	9 (4,5·10-4)	9 (4,5·10-4)	5 (4,5·10-4)	5 (4,5·10-4)	5 (4,5·10-4)	-	-	-
Продух F = 12 · 10-4 м2	-	-	-	-	-	-	4 (12 ·10-4)	4 (12· 10-4)	4 (12· 10-4)	9(12·10-4)	9 (12 ·10-4)	9 (12· 10-4)
Флюгарка F = 24 · 10-4 м2	-	-	-	-	-	-	4 (24· 10-4)	4 (24 ·10-4)	4 (24 ·10-4)	9(24·10-4)	9 (24 ·10-4)	9 (24 ·10-4)
Площадь покрытия, м2	540	720	1080	540	720	1080	540	720	1080	540	720	1080
Коэффициент вентиляции	0,000033	0,000025	0,000018	0,000043	0,000033	0,000023	0,000062	0,000047	0,000033	0,000086	0,000065	0,000044

Продолжение таблицы 14

Элементы вентиляционной системы	Схемы вентиляционной системы двускатного покрытия
	L = 9 м	L = 12 м	L = 18 м	L = 9 м	L = 12 м	L = 18 м	L = 9 м	L = 12 м	L = 18 м	L = 9 м	L = 12 м	L = 18 м
Тип и номер системы	ПП-13	ПП-14	ПП-15	ПП-16	ПП-17	ПП-18	ПР-13	ПР-14	ПР-15	ПР-16	ПР-17	ПР-18
Прослойка – 0,001 (2L + 2 · 60) м2	0,0138	0,0144	0,0156	0,0138	0,0144	0,0156	0,0138	0,0144	0,0156	0,0138	0,0144	0,0156
Компенсатор F = 6 ·10-4 м2	4 (6 · 10-4)	4 (6 · 10-4)	4 (6 · 10-4)	9 (6 · 10-4)	9 (6 · 10-4)	9 (6 · 10-4)	5 (6 · 10-4)	5 (6 · 10-4)	5 (6 · 10-4)	-	-	-
Патрубок F = 4,5 · 10-4 м2	4 (4,5·10-4)	4 (4,5·10-4)	4 (4,5·10-4)	9 (4,5·10-4)	9 (4,5·10-4)	9 (4,5·10-4)	5 (4,5·10-4)	5 (4,5·10-4)	5 (4,5·10-4)	-	-	-
Продух F = 12 · 10-4 м2	-	-	-	-	-	-	4 (12 ·10-4)	4 (12 ·10-4)	4 (12 ·10-4)	9 (12 ·10-4)	9 (12 ·10-4)	9 (12 ·10-4)
Флюгарка F = 24 · 10-4 м2	-	-	-	-	-	-	4 (24 ·10-4)	4 (24 ·10-4)	4 (24 ·10-4)	9 (24 ·10-4)	9 (24 ·10-4)	9 (24 ·10-4)
Площадь покрытия, м2	540	720	1080	540	720	1080	540	720	1080	540	720	1080
Коэффициент вентиляции	0,000033	0,000025	0,000018	0,000043	0,000033	0,000023	0,000062	0,000047	0,000033	0,000086	0,000065	0,000044

Продолжение таблицы 14

Элементы вентиляционной системы	Схемы вентиляционной системы многопролетного плоского покрытия
	L = 12 м	L = 18 м	L = 24 м	L = 12 м	L = 18 м	L = 24 м	L = 12 м	L = 18 м	L = 24 м
Тип и номер системы:	КН-1	КН-2	КН-3	КН-4	КН-5	КН-6	КН-7	КН-8	КН-9
Прослойка - 0,001(1,5L + 60) м2	0,0078	0,0087	0,0096	0,0078	0,0087	0,0096	0,0078	0,0087	0,0096
Продух F = 12 · 10-4 м2	3(12 · 10-4)	3 (12 · 10-4)	3 (12 · 10-4)	8 (12 · 10-4)	8 (12 · 10-4)	8 (12 · 10-4)	18(12 · 10-4)	18 (12 · 10-4)	18 (12 · 10-4)
Канал F = 24 · 10-4 м2	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	14 (24 · 10-4)	14 (24 · 10-4)	14 (24 · 10-4)	14 (24 · 10-4)	14 (24 · 10-4)	14 (24 · 10-4)
Флюгарка F = 48 · 10-4 м2	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)	5 (48 · 10-4)
F = 24 · 10-4 м2	3 (24 · 10-4)	3 (24 · 10-4)	3 (24 · 10-4)	8 (24 · 10-4)	8 (24 · 10-4)	8 (24 · 10-4)	8 (24 · 10-4)	8 (24 · 10-4)	8 (24 · 10-4)
Площадь покрытия, м2	1080	1620	2160	1080	1620	2160	1080	1620	2160
Коэффициент вентиляции	0,00005	0,000036	0,000025	0,000078	0,000052	0,000039	0,000089	0,000059	0,000047

Окончание таблицы 14

Элементы вентиляционной системы	Схемы вентиляционной системы многопролетного скатного покрытия
	L = 12 м	L = 18 м	L = 24 м	L = 12 м	L = 18 м	L = 24 м	L = 12 м	L = 18 м	L = 24 м
Тип и номер системы	КН-10	КН-11	КН-12	КН-13	КН-14	КН-15	КН-16	КН-17	КН-18
Продух F = 12 · 10-4 м2	3 (12 · 10-4)	3 (12 · 10-4)	3 (12 · 10-4)	8 (12 · 10-4)	8 (12 · 10-4)	8 (12 · 10-4)	18 (12 · 10-4)	18 (12 · 10-4)	18 (12 · 10-4)
Канал F = 24 · 10-4 м2	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)	9 (24 · 10-4)
Флюгарка F = 48 · 10-4 м2	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)	7 (48 · 10-4)
Площадь покрытия, м2	1080	1620	2160	1080	1620	2160	1080	1620	2160
Коэффициент вентиляции	0,000054	0,000036	0,000027	0,00006	0,00004	0,00003	0,000071	0,000047	0,000036

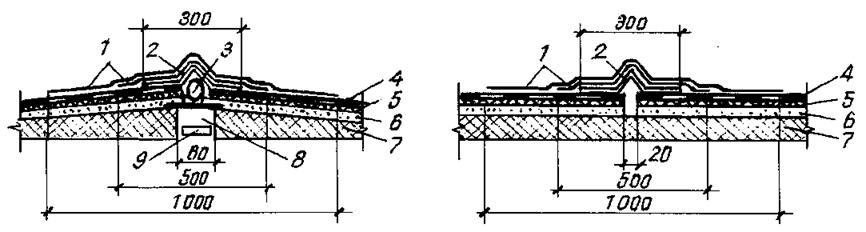

Примечание 1. Размеры сечения основных конструктивных элементов вентиляционных систем назначаются с учетом таких требований:

толщина воздушной прослойки при точечной и полосовой приклейке кровельного ковра к основе берется равной 1 мм;

сечение компенсатора - равносторонний треугольник со сторонами по 30 мм;

сечение осушающих патрубков - минимальный диаметр 3/4 дюйма;

сечение продухов - шириной 20 мм и глубиной на всю толщину теплоизоляционного слоя;

сечение каналов - минимальной шириной 60 мм и глубиной на всю толщину теплоизоляционного слоя при минусе 20 мм на утепление дна канала;

сечение флюгарок на продухах - шириной 20 мм и минимальной длиной сечения 60 мм;

сечение флюгарок на каналах - шириной 60 мм и минимальной длиной сечения 120 мм.

Примечание 2. Каналы и продухи подсчитываются по количеству их соответствующих отрезков между флюгарками.

Примечание 3. Повышение эффективности вентиляционных систем обеспечивается увеличением количества продухов в толще теплоизоляционного слоя и увеличением длины поперечного сечения рядовых (на продухах) и магистральных (на каналах) флюгарок.

Таблица 15

Нормативы сопротивления теплопередаче наружных ограждающих конструкций жилищно-гражданских зданий и сооружений для нового строительства, реконструкции

и капитального ремонта
