Построение функциональной структуры системы
При ФСА предприятия мы определяем функции подразделений и отдельных исполнителей, функции взаимодействия с деловыми партнерами, потребителями, инвесторами и т.д.
и отображаем их в виде графа (рис. 2.8).

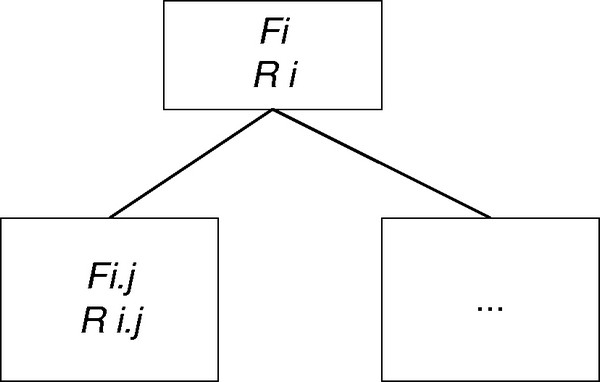

Рис. 2.8. Функциональный граф в общем виде
В верхней части поля проставляются номера функций (можно также указать их краткие названия). Дополнительно составляется спецификация функций:
F1 - ...(содержание первой функции первого уровня);
F2 - ...(содержание второй функции первого уровня);
Fn - ...(содержание "n" функции первого уровня).
F1.1 - ...(содержание первой функции второго уровня, относящейся к первой функции первого уровня);
F1.2 - ...(содержание второй функции второго уровня, относящейся к первой функции первого уровня);
F1.n - ... (содержание "n" функции второго уровня, относящейся к первой функции первого уровня).
Если же ФСА используется в проектирующем варианте, то структура системы еще не известна - ее необходимо спроектировать. В этом случае построение функциональной структуры системы производится с использованием дерева "целей-задач" - инструмента для анализа иерархий рассматриваемой системы. Последовательность построения следующая:
определяются функции (задачи) для выполнения главной цели системы, таким образом, строится первый иерархический уровень;
каждая функция рассматривается как самостоятельная цель и строится (если это необходимо) еще один нижележащий уровень;
процесс повторяется до нужной степени детализации.
