De v-curve

Bij het opmaken van de v-curve merkten we bij 90°, 180°, 270° en 360° pieken op. De reden hiervoor is dat de matlabfunctie bij deze hoeken geen rotatie uitvoert, maar een combinatie van verticaal of horizontaal flippen en transponeren van het beeld.

Tabel 5.15: Bepaling van de standaardgrootte van de registratiezone.

de glooiing in het beeld in die mate te verbeteren dat dit neveneffect van het opmeten van samples verbeterd wordt.

Tabel 5.16: Tijd om v-curve te berekenen.

Test 1: interpolatie-invloeden bij de bepaling van de rotatiehoek

In een eerste test bevestigen we de theorie dat we uit de v-curve de registratiehoek rond de Z-as kunnen bepalen tussen twee slaghoedjes en bekijken we ook de invloed van ruis en interpolatie. Hiertoe vergelijken we de v-curves van Men-A en een 40° geroteerde versie van Men-A. Het eerste resultaat wordt weergegeven in Fig. 5.26. Op de linkse figuur zien we dat we een kleine afwijking van 5° bekomen. Deze afwijking kan ontstaan zijn door de interpolatie of doordat het masker op een licht gewijzigd gebied toegepast wordt. De rechtse figuur is tot stand gekomen door Men-A te roteren via de functie in plaats van . Dit is ook de reden waarom we een verschil zien in de stand van de curves langs de hoek-as, aangezien een rotatie in wijzerzin uitvoert en een rotatie in tegenwijzerzin. Het doel is echter om te bekijken wat de invloed van de verschillende interpolatietechniek bij beiden is. We zien dat de afwijking ook 5^° bedraagt, maar dat er wel een afwijking van 10° tussen beide mogelijkheden is, wat een gevolg is van de verschillende interpolatietechniek. We kunnen besluiten dat een afwijking van 5° voor registratie

Test 2: identieke slaghoedjes

In een tweede test bekijken we twee met het zelfde wapen afgevuurde slaghoedjes van eenzelfde mu- nitieset, Men-Blue en Men-Blue5.

Test 3: verschillende slaghoedjes

In een derde test bekijken we twee verschillende slaghoedjes Men-A en Men-Blue. We zouden hier een significant verschil moeten krijgen tussen de beide v-curves. We krijgen het resultaat in Fig. 5.27 en zien duidelijk een verschil in de dv van beide curves.

Test 4: slaghoedjes met eenzelfde inzetdiepte

In de vierde test bekijken we wat de invloed is op de v-curve voor identieke slaghoedjes, Men-Blue, Men-Red en Men-Green, die een verschillende inzetdiepte hebben in het patroon en die door hetzelfde wapen zijn afgevuurd. Het resultaat is weergegeven in Fig. 5.29. We zien duidelijk dat het verschil in dv voor Men-Red en Men-Blue minimaal is. Voor Men-Green is er een iets groter verschil in dv, maar nog altijd niet van die grootte-orde dat er een verschil zou kunnen zijn in de kenmerken op het slaghoedje. Er zijn namelijk een aantal parameters, zoals een ander masker, die voorlopig nog een kleine wijziging in de curve kunnen teweegbrengen.

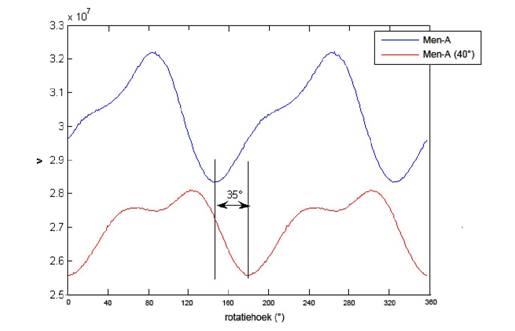

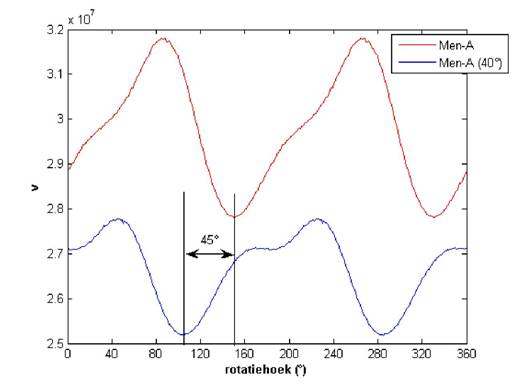

Figuur 5.26: Het verschil in v-curve bij Men-A en een 40° geroteerde versie van Men-A waarbij de bovenste figuur zonder verschil in interpolatietechniek geproduceerd is en de onderste figuur met verschil in interpolatietechniek. (zie tekst voor meer uitleg)

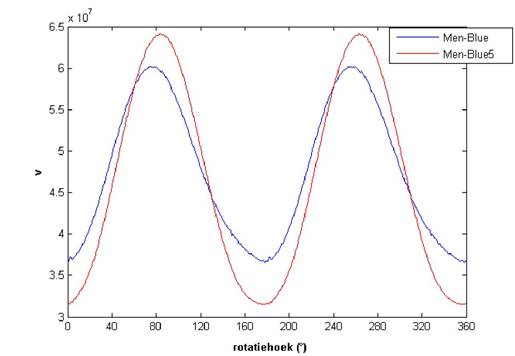

Figuur 5.27: Het verschil in v-curve tussen Men-Blue en Men-Blue5.

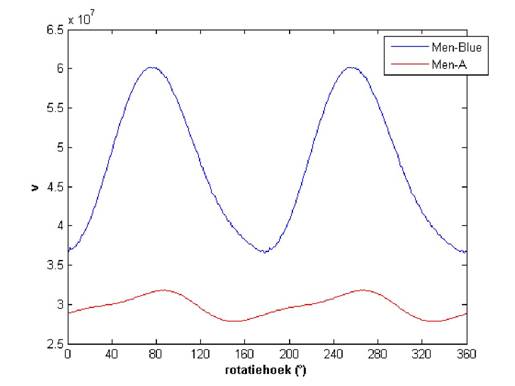

Figuur 5.28: Het verschil in v-curve tussen Men-A en Men-Blue.

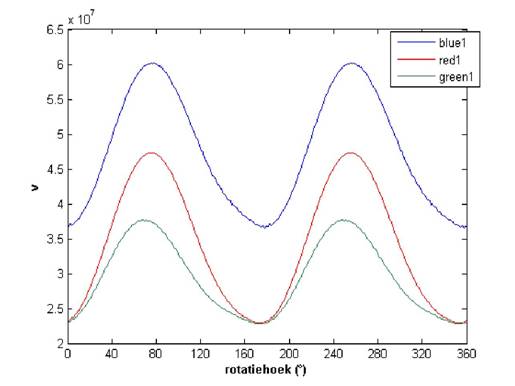

Figuur 5.29: Het verschil in v-curve tussen Men-Blue, Men-Red en Men-Green.
