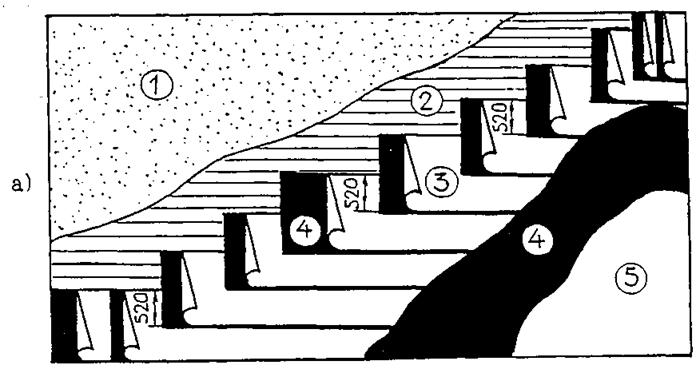

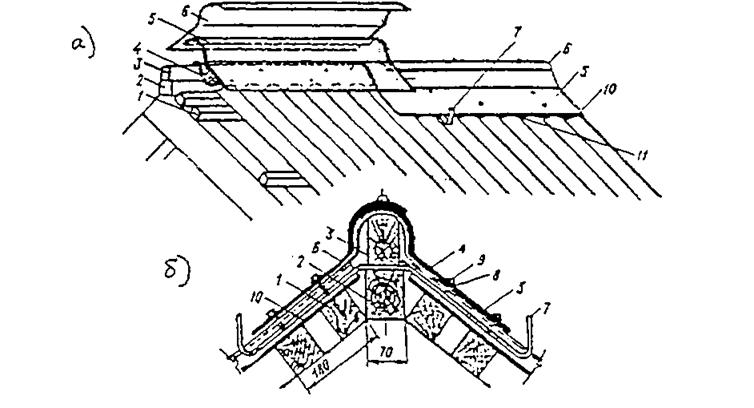

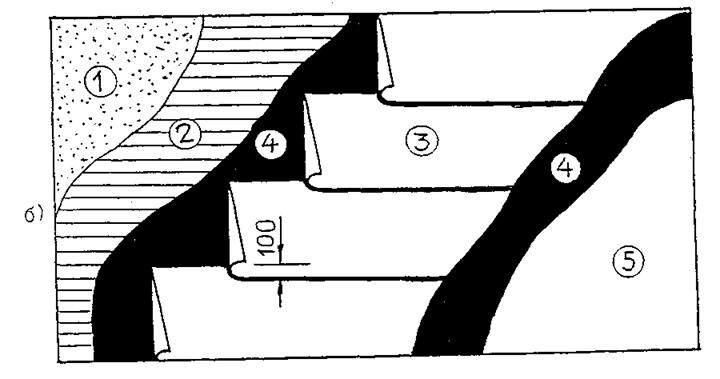

СХЕМЫ ДЕТАЛЕЙ КРОВЕЛЬ СОВМЕЩЕННЫХ КРЫШ
| 1,2,3 - армирующие накладки, трехугольный компенсатор и уплотнение жгутом из пористой резины по 2.29; 4 - кровельный ковер; 5 - воздушная прослойка; | 6 - выравнивающая стяжка; 7 - теплоизоляционный слой; 8, 9 - вентканал и утепление дна канала по 2.16 |

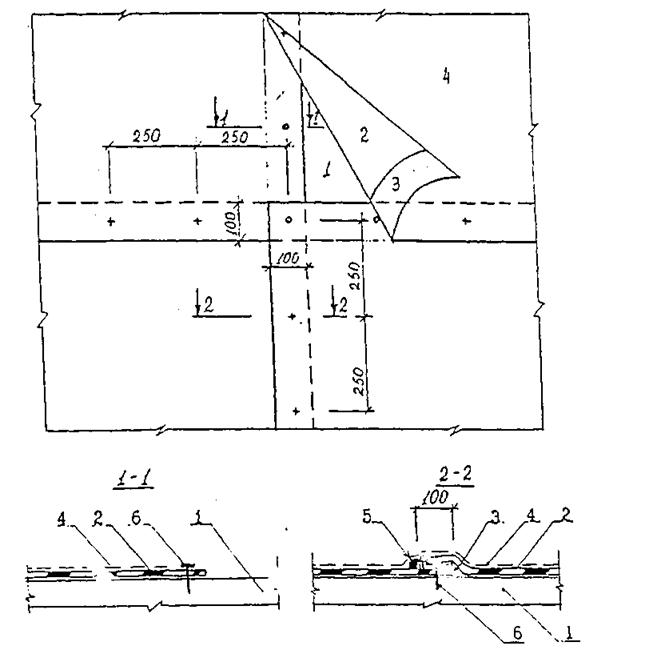

Рисунок 1 - Примеры решения температурно-усадочных швов.
| 1 - бронирующая посыпка (примечание 3 к 2.25); 2 - прижимной поддон; 3 - водоприемный колпак; 4 - косынка размером 1 х 1 м из тканой стеклосетки; 5 - два дополнительных слоя кровли по 2.30; 6 - основные слои кровельного ковра; | 7 - теплоизоляционный слой; 8 - пароизоляционный слой; 9 - компенсационный стык; 10 - чаша стояка; 11 - чаша водоприемной воронки; 12 - монолитный легкий бетон |
Рисунок 2 - Пример решения обустройства ендов и водосточных воронок.
| a - при наружном водостоке с настенными желобами; б - то же без настенных желобов; 1 - оси крепления свесов; 2 - полотнища свесов из кровельной стали; 3 - настенный желоб; 4 - дополнительный слой кровельного ковра по 2.31 ; | 5 - основные слои кровельного ковра; 6 - воздушная прослойка; 7 - теплоизоляционный слой; 8 - пароизоляционный слой; 9 - прикарнизная флюгарка по 2.17 |

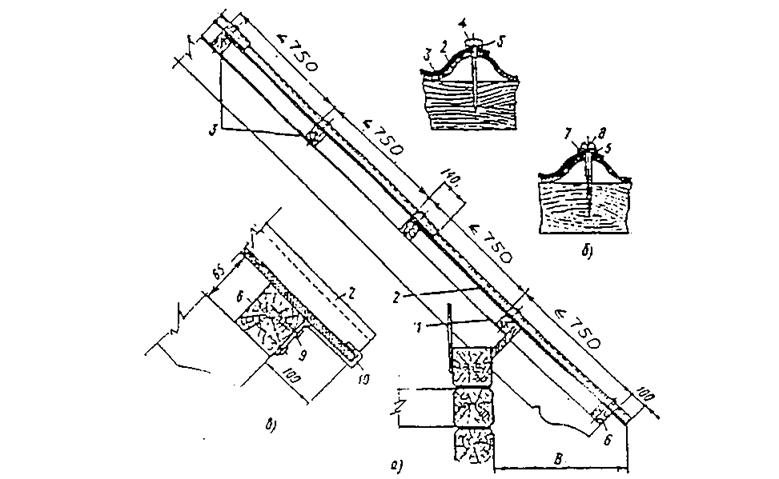

Рисунок 3 - Примеры решения обустройства карнизов.
| а - к низким парапетам; б - к стенам и высоким парапетам; в - к деформационным швам; г - к дефлекторам и трубам диаметром более 100 мм; 1 - оси крепления фартуков; 2 - уплотнение конопаткой и жгутом из пористой резины по 2.32; 3 - защитный фартук из кровельной стали; 4 - переходной наклонный бортик по 2.20; 5 - армирующая прокладка из тканой стеклосетки; 6 - основные слои кровельного ковра; | 7 - воздушная прослойка; 8 - кронштейны из полосовой стали 4 х 40 мм через 600 мм; 9 - несгораемый минеральный утеплитель; 10 - две армирующие прокладки из тканой стеклосетки на полимерной мастике; 11 - железобетонный или металлический стакан; 12 - зонт из кровельной стали; 13 - зажимной хомут; 14 - дефлектор или труба большого диаметра (более 100 мм) |
Рисунок 4 - Примеры решения примыканий кровель.
| a - к холодным трубам диаметром до 100 мм; б - то же к горячим трубам; в - к анкерам; 1 - рамка из металла или пластмассы; 2 - нетвердеющий герметик; 3 - обмотка лентой из пористой резины; | 4 - проходящая труба; 5 - стальная гильза-патрубок; 6 - жгут из пористой резины; 7 - гидрофобный минеральный порошок; 8 - гибкое крепление; 9 - анкер. |
Рисунок 5 - Примеры решения примыканий кровель.
