Selectie van data
We passen het algoritme dat beschreven staat in paragraaf 3.3.3 nu toe op onze test- beelden. We krijgen via het testscript de resultaten weergegeven in Fig. 5.6 voor MEN-B, in Fig.
5.7 voor Men-Blue en in Fig. 5.8 voor BKA-A. De performantie van het algoritme varieert tussen 2 tot 5 seconden. Hierbij moeten we opmerken dat we, vooraleer we het algoritme toepassen, de resolutie van het testbeeld aanpassen. Dit doen we door de laterale resolutie van het beeld gelijk te stellen aan 4 ^m, indien dit niet het geval was.
Tabel 5.3: Voorbeeldparameters voor de testbeelden om de gewenste selectie uit de respectievelijke beelden in te lezen.
| Testdata | centraal punt | hoogte | breedte |
| Men-Red | (2550,2650) | 2500 | 2500 |
| Men-Blue | (2550,2600) | 2500 | 2500 |
| Men-Green | (2550,2700) | 2500 | 2500 |
| AnnikaReal | (2500,2600) | 2500 | 2500 |
| AnnikaCast | (2500,2600) | 2500 | 2500 |
| MEN Unfired 1 | (2800,2800) | 2500 | 2500 |
| MEN Unfired 2 | (2650,2650) | 2500 | 2500 |
| MEN Unfired 3 | (2650,2650) | 2500 | 2500 |
Tabel 5.4: De snelheid (s) van de ruisfilter voor een aantal testbeelden.
| Testdata | tijd (s) |
| MEN-A | 4,124 |
| MEN-C | 3,856 |
| Men-Red | 238,919 |
| BKA-A | 17,765 |
| AnnikaCast | 118,447 |
| MEN Unfired 1 | 208,439 |

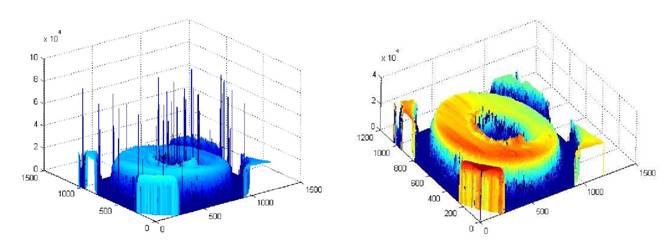

Figuur 5.4: Illustratie van de werking van de ruisfilter voor MEN-A.

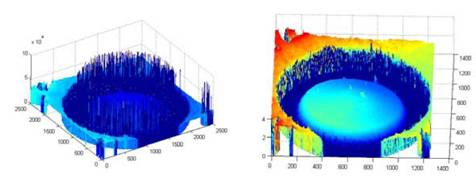

Figuur 5.5: Illustratie van de werking van de ruisfilter voor MEN Unfired 3.

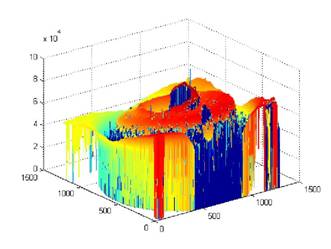

Figuur 5.6: Selectie van het slaghoedje uit MEN-B.
Figuur 5.7: Selectie van het slaghoedje uit Men- Blue (gedeeltelijk ingelezen).
Figuur 5.8: Selectie van het slaghoedje uit BKA-A.

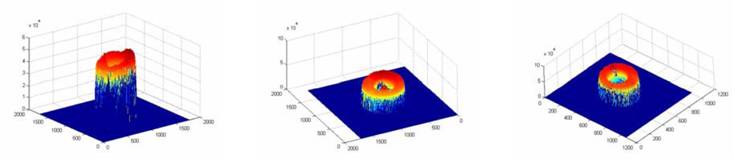

We hebben de automatische selectie van het slaghoedje ook getest voor de grote testbeelden, waarbij extra redundante data op het beeld is. Voor we het algoritme kunnen toepassen, zullen we voor de grote beelden de resolutie verminderen via naar ongeveer 2000x2000. We hebben de test uitgevoerd voor Men-Green, Men-Red en Men-Blue. We krijgen de resultaten weergegeven in Fig. 5.9, Fig. 5.10 en Fig. 5.11.
Figuur 5.9: Selectie van het slaghoedje uit Men-Red.
Figuur 5.10: Selectie van het slaghoedje uit Men-Green.
Figuur 5.11: Selectie van het slaghoedje uit Men-Blue.
5.5
