De revolver

De revolver onderscheidt zich van het pistool door de cilinder waar de patronen (meestal 6) zich in bevinden. De ruwe opbouw van een revolver wordt geillustreerd in Fig.2.2. Uitgebreidere schetsen vindt men terug op [4].

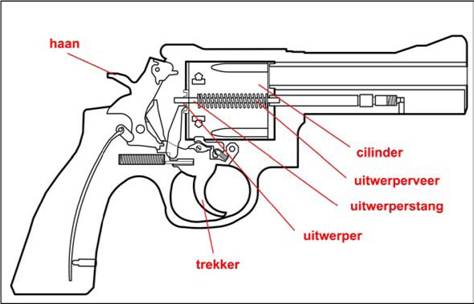

Figuur 2.2: Een schets van een revolver.

De loop

De loop zit meestal vastgemonteerd in het frame en bevat ook trekken en velden, zoals bij het pistool. In het begin van de loop vindt men de overgangskonus die iets wijder is en die de kogel opvangt afkomstig van de cilinder.

De cilinder

De cilinder bestaat uit een aantal cirkelvormige patroonkamers waar zich telkens een patroon in kan bevinden. Bij een schot draait de cilinder naar de volgende patroonkamer. De patronen worden door de uitwerper uit de cilinder gestoten.

2.3
