Варианты взаимодействия функций

Связь выход-вход обозначает, что выполнение одной функции предшествует выполнению другой, и результат первой функции является входными данными для другой. На рис. 7 функция "Закупить материалы" предшествует выполнению функции "Обработать материалы".\r\nЗакупитьМатериалыОбработатьматериалыWматериалыРис. 7. Связь выход-вход

Связь выход-управление показывает влияние одной функции на другую. При этом результат выполнения первой функции управляет выполнением второй. Это классический прием функциональной декомпозиции, которая и применяется в IDEF0. На рис. 8 "Согласованный план" управляет реализацией ре-комендаций экспертов. Рекомендации никак не изменяются в процессе реализации, поэтому "Согласованный план" изображается стрелкой управления.

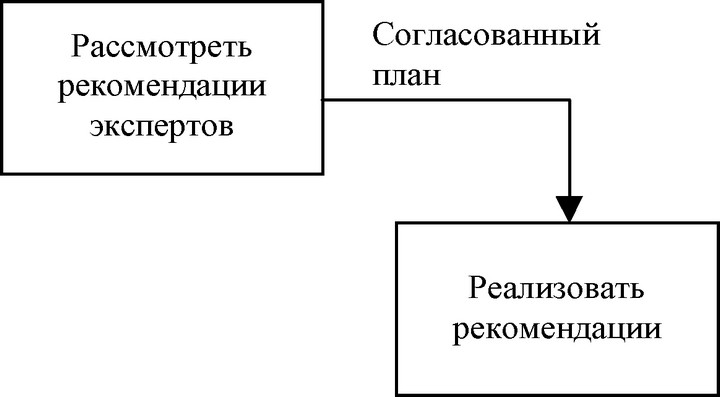

Рис. 8. Связь выход-управление

Связь выход-механизм представляет ситуацию, в которой одна функция предоставляет средства для реализации другой функции. На рис. 9 изображен случай, когда для изготовления детали необходимо приготовить специальную оснастку.

Обратные связи по управлению или входу применяются в тех случаях, когда блок получает информацию от блока, который сам выполняется на основе результатов работы первого блока.

Изготовить деталь\r\nПодготовитьоснасткуОснасткаРис. 9. Связь выход-механизм

Пример обратной связи выход-управление приведен на рис. 10 - оценка эффективности хода проекта, реализуемого по принятому, плану управляет модификациями самого плана.

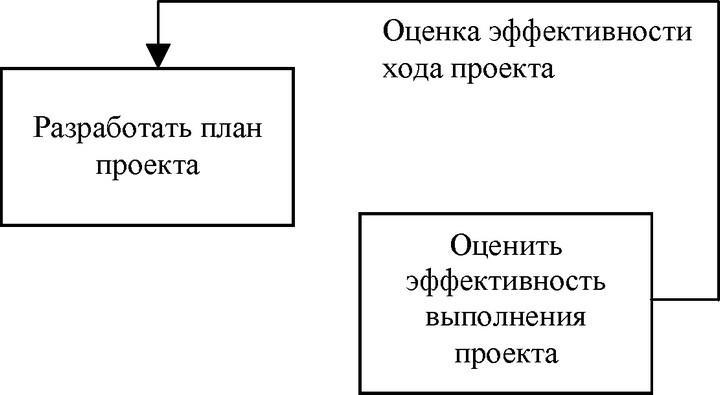

Рис. 10. Обратная связь выход-управление

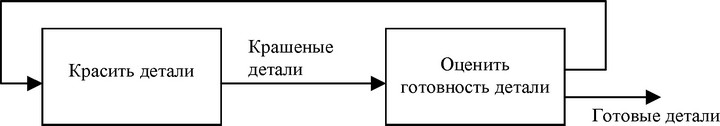

Рис. 11. Обратная связь выход-вход

Обратная связь выход-вход обычно используется для того, чтобы показать цикл исправлений, доработок.

Также с помощью обратной связи выход-вход можно показать, как бракованные изделия используются в качестве сырья для того же процесса, в результате которого они были неудачно произведены. Например, так можно отобразить процесс производства пластиковых бутылок, где некондиционные изделия сразу же служат сырьем для производства других бутылок.
