<<
>>

3. КРОВЛИ РУЛОННЫЕ И МАСТИЧНЫЕ

3.1. Общая часть

3.1.1. Кровли из рулонных и мастичных материалов могут быть выполнены в тради­ционном (при расположении водоизоляционного ковра над теплоизоляцией) и инверси­онном (при размещении водоизоляционного ковра под теплоизоляцией) вариантах.

3.1.2. Конструктивное решение покрытия с кровлей в инверсионном варианте вклю­чает (рис. 1):

железобетонные сборные или монолитные плиты;

затирку (при сборных железобетонных плитах);

водоизоляционный ковер,

теплоизоляцию;

разделительный (фильтрующий) слой-холст противокорневой из синтетических волокон, пригруз из гравия или бетонных плиток из расчета 50 кгс/м2.

Рис. 1. Инверсионная кровля с теплоизоляцией из экструзионного пенопласта

1 – сборная железобетонная плита покрытия; 2 – основной водоизоляционный ковер; 3 – тепло­изоляция из экструзионного пенополистирола; 4 – предохранительный (фильтрующий) слой; 5 – пригруз из гравия; 6 – дополнительный водоизоляционный ковер; 7 – точечная приклейка тепло­изоляции; 8 – легкий бетон; 9 – костыли 40 х 4 мм через 600 мм; 10 – дюбели; 11 – оцинкован­ная кровельная сталь; 12 – стена; 13 – грунтовка

3.1.3. При выполнении кровли в инверсионном варианте в качестве теплоизоляции должен применятся только плитный экструзионный пенополистирол, характеризующийся низким водопоглощением, что исключает возможность его увлажнения и разморажива-ния в процессе эксплуатации кровли.

3.1.4. К преимуществам кровель, выполненных в инверсионном варианте, относится более высокая долговечность водоизоляционного ковра, в связи с тем, что он в процессе эксплуатации не подвергается прямому воздействию атмосферных факторов и работает в узком диапазоне температур.

3.1.5. Инверсионный вариант кровли предъявляет наиболее высокие требования к качеству устройства водоизоляционного ковра, так как при протечках возникают значи­тельные трудности в определении мест его повреждения и выполнении ремонтных работ из-за необходимости в большинстве случаев снятия теплоизоляции, разделительного и пригрузочного слоев.

3.1.6. Мастичные кровли рекомендуется преимущественно применять в новом строительстве при сложном рельефе покрытия, а также при ремонте существующих кро­вель.

3.1.7. При реконструкции или ремонте существующей кровли предварительно долж­на быть установлена необходимость сохранения старой теплоизоляции. Целесообраз­ность сохранения ее устанавливают по результатам детального обследования материала теплоизоляции с отбором проб и определением его влажностного состояния и прочност­ных показателей, которые должны удовлетворять требованиям табл. 6 раздела I «Технические требования и правила приемки» или ГОСТ (ТУ) на данный материал. В про­тивном случае теплоизоляция должна быть заменена или предусмотрены мероприятия, обеспечивающие ее естественную сушку в процессе эксплуатации кровли путем уста­новки патрубков, устройства продухов и т.п. (рис. 2).

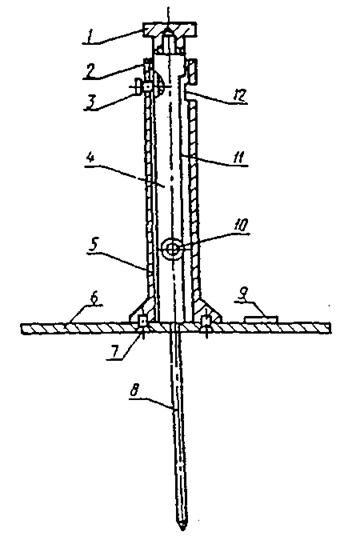

Рис. 2. Вентиляционный патрубок

1 – сборная железобетон­ная плита; 2 – пароизоляция (по расчету); 3 – теплоизоляция;

4 – выравни­вающая стяжка; 5 – основ­ной кровельный ковер; 6 – дополнительные слои кровельного ковра; 7– гер­метизирующая мастика; 8 – патрубок; 9 – засып­ной утеплитель.

3.2. Конструкция водоизоляционного ковра

3.2.1. Конструкция водоизоляционного ковра зависит от уклона, вида рулонного ма­териала и армирующей прокладки, а также от типа покрытия. Уклоны кровель принимают в соответствии с указаниями Раздела «Технические требования и правила приемки».

3.2.2. Кровли из рулонных и мастичных материалов предпочтительно применять при уклонах до 3 %.

Кровли в инверсионном варианте должны приниматься при уклонах до 3 %.

3.2.3. При ремонте кровли без замены существующего водоизоляционного ковра ее рекомендуется выполнять из одного или двух слоев рулонного материала или из двух армированных мастичных слоев.

3.2.4. В местах перепада высот, примыкании кровли к парапетам, стенам бортов фонарей, в местах пропуска труб, у водосточных воронок, вентиляционных шахт и т.п.

должно предусматриваться устройство дополнительного водоизоляционного ковра в со­ответствие с указаниями Раздела «Технические требования и правила приемки».

Рекомендуется дополнительный ковер при применении битумного или битумно-полимерного рулонного материала выполнять двухслойным, а при мастичных кровлях из двух слоев мастики с двумя армирующими прокладками.

3.3. Устройство основания под водоизоляционный ковер

3.3.1. Основанием под водоизоляционный ковер могут служить ровные поверхности:

железобетонных несущих плит, швы между которыми заделаны цементно-песчаным раствором марки не ниже 100 или бетоном марки не ниже В 7.5;

теплоизоляционных плит с пределом прочности на сжатие при 10 % деформации не менее 0,06 МПа.

При этом в кровлях с наклейкой водоизоляционного ковра холодными мастиками на осно­ве растворителей теплоизоляционные плиты должны обладать устойчивостью к органическим растворителям (бензин, этилацетон, нефрас и др.) и стойкостью к воздействию температур горячих мастик. Рекомендуемые виды некоторых теплоизоляционных плит приведены в таб­лицах № 1, 2, 3, 4 Приложения № 2. Возможность применения в качестве основания под водо­изоляционный ковер без устройства выравнивающей стяжки плитного утеплителя должна устанавливаться по результатам испытаний их физико-технических свойств, проводимых ла­бораториями, аккредитованными в системе сертификации строительной продукции;

монолитной теплоизоляции с прочностью на сжатие не менее 0,15 МПа из легких бето­нов, а также материалов на основе цементного или битумного вяжущего с эффективными заполнителями – перлита, вермикулита и др.;

выравнивающих монолитных стяжек из цементно-песчаного раствора и асфальтобе­тона с прочностью на сжатие соответственно не менее 5 и 0,8 МПа, а также сборных (сухих) стяжек из асбестоцементных плоских прессованных листов или цементно-стружечных плит толщиной 10 мм.

Последние рекомендуется использовать в качестве стяжки по минераловатной и другой подобной мягкой теплоизоляции с пределом прочности на сжатие при 10 %-ой деформации от 0,03 до 0,06 МПа;

водоизоляционного ковра существующих кровель из рулонных или мастичных матери­алов (при производстве ремонтных работ и реконструкции без снятия крооли и утеплителя).

3.3.2. Теплоизоляционные плиты из пенополистирола, фенольного пенопласта и других сго­раемых утеплителей могут быть использованы в качестве основания под водоизоляционный ковер из рулонных материалов без устройства выравнивающей стяжки только при свободной укладке рулонного материала, в том числе с механическим креплением его, так как огневой способ наклейки при сгораемом утеплителе недопустим, а использование горячих мастик и холодных клеящих составов на растворителях разрушающе воздействует на такие материалы.

3.3.3. Теплоизоляционные плиты при укладке по толщине в 2 и более слоев следует располагать вразбежку с плотным прилеганием друг к другу. Швы между плитами более 5 мм, должны быть заполнены теплоизоляционным материалом.

3.3.4. Перед выполнением монолитной теплоизоляции на цементном вяжущем следует произвести нивелировку поверхности несущих плит для установки маяков, служащих основа­нием под рейки для укладки бетонной массы полосами на необходимую высоту. Полосы рас­полагают поперек пролетов; ширина их не должна превышать 1,5 м.

3.3.5. Работа по укладке теплоизоляции должна совмещаться с работами по устройству пароизоляционного слоя (если он требуется по проекту), выполняя их в направлении "на себя" в целях повышения сохранности теплоизоляции при транспортировании материалов.

3.3.6. Выравнивающая цементно-песчаная стяжка должна выполняться из жесткого (с осадкой конуса до 30 мм) раствора марок 50-100, а асфальтобетонная из горячего мелкозер­нистого песчаного асфальтобетона. Затирку по сборным железобетонным плитам следует принимать толщиной 10-15 мм, а толщину стяжки в соответствии с табл. 6,стр. 9.

3.3.7. Стяжки из песчаного асфальтобетона не допускается применять по сжимаемым (на­пример, минераловатным) и засыпным (из керамзитового гравия, и т.п.) теплоизоляционным материалам, а также при наклейке рулонных материалов на холодных кровельных мастиках.

3.3.8. Температурно-усадочные швы в монолитных выравнивающих стяжках образуют пу­тем установки реек при укладке цементно-песчаного раствора или асфальтобетона, которые удаляют после твердения материала стяжки, а швы заполняют мастиками (табл. 5 Приложе­ния 1) с последующей односторонней наклейкой на шов полосок рулонного материала шири­ной 150 мм.

3.3.9. Укладку выравнивающей стяжки из цементно-песчаного раствора производят полосами шириной не более 3 м, ограниченными рейками, которые служат маяками.

3.3.10. Для обеспечения необходимой адгезии наплавляемых рулонных и мастичных кро­вельных материалов все поверхности основания из цементно-песчаного раствора и бетона после укладки должны быть огрунтованы грунтовочными холодными составами (праймерами), приготовленными из битума и керосина, взятых в соотношении 1:2 или 1:3 (по весу) или из клеящих мастик (типа бутилкаучуковой и т.п.), разбавленных растворителем или бензином в соотношении 1:2. Грунтовку наносят при помощи окрасочного распылителя или вручную кис­тью. Грунтовка должна иметь прочное сцепление с основанием. На приложенном к ней там­поне не должно оставаться следов вяжущего.

3.3.11. Плоские асбестоцементные прессованные листы и цементно-стружечные плиты, используемые в качестве сборной стяжки, во избежание коробления, должны быть огрунтованы с обеих сторон. При их раскладке под стыки смежных листов по всей длине должны быть проложены полоски из них шириной 100 мм, огрунтованные с обеих сторон.

3.3.12. При устройстве выравнивающей стяжки из асфальтобетона его укладывают поло­сами шириной до 2 м, ограниченными двумя рейками или одной рейкой и полосой ранее уложенного асфальта, и уплотняют валиком или катком массой 60–80 кг.

3.3.13. При устройстве кровель по основанию из теплоизоляционных плит или при ис­пользовании сборной стяжки работы по укладке теплоизоляции или сборной стяжки не должны значительно опережать работы по выполнению нижнего слоя водоизоляционного ковра; их последовательность должна обеспечивать устройство нижнего слоя водоизоляци­онного ковра в ту же смену, что и укладка теплоизоляционных плит или листов сборной стяжки.

3.3.14. В местах примыкания к стенам, парапетам, деформационным швам и другим конструктивным элементам должны быть выполнены наклонные под углом 45° бортики из легкого бетона, цементно-песчаного раствора или гипсобетона. Высота их у мест примыканий кровли должна быть не менее 100 мм. Вертикальные поверхности конст­рукций, выступающих над кровлей (стенки деформационных швов, парапеты и т.п.), вы­полненные из кирпича или блоков, должны быть оштукатурены цементно-песчаным раст­вором на высоту устройства дополнительного водоизоляционного ковра, но не менее 250 мм.

3.3.15. Перед устройством изоляционных слоев основание должно быть сухим, обеспыленным, на нем не допускаются уступы, борозды и другие неровности.

3.4. Устройство водоизоляционного ковра

3.4.1. Перед устройством водоизоляционного ковра должны быть закончены все виды подготовительных работ: подготовка механизмов, оборудования, приспособлений, инст­- рументов и др., осуществлена приемка основания под кровлю, и составлены акты на скрытые работы, включая замоноличивание швов между сборными железобетонными плитами, установку и закрепление к несущим плитам или к металлическому профнастилу водосточных воронок, компенсаторов деформационных швов, патрубков (или стаканов) для пропуска инженерного оборудования, анкерных болтов, а в зданиях с покрытиями послойной сборки из металлического профнастила и трудносгораемой теплоизоляцией- заполнение пустот ребер настилов несгораемым материалом в местах примыкания их к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька на длину - 250 мм.

3.4.2. В случае ремонтных работ с поверхности существующей кровли должны быть удалены свободный гравий и другие частицы, выполнена очистка от пыли, грязи, ржавчины и т.п. Пузыри, трещины, швы на поверхности существующей рулонной или мастичной кровли долж­ны быть отремонтированы, после чего всю поврежденную поверхность существующей кровли обрабатывают праймером, а затем после высыхания последнего выполняют ремонтные водоизоляционные слои.

3.4.3. Все детали воронок перед устройством водоизоляционного слоя должны быть очи­щены от ржавчины и покрыты антикоррозийным составом.

3.4.4. Места пропуска через кровлю труб должны быть выполнены с применением сталь­ных патрубков с фланцами (или железобетонных стаканов) и герметизацией кровли в этом месте. Места пропуска анкеров также должны быть загерметизированы, для чего устанавливает­ся рамка из уголков, которая ограничивает растекание мастики, а пространство между рамкой и патрубком или анкером заполняется герметизирующей мастикой (рис.3 и 4).

Рис. 3. Пропуск анкера через водоизоляционный ковёр

1 – сборная железобетонная плита покрытия; 2 – пароизоляция (по расчету);

3 – теплоизоляция; 4 – выравнива­ющая стяжка; 5–основной водоизоляционный ковер;

6 – защитный слой; 7 – рамка из уголка; 8 – герметизирую­щая мастика; 9 – анкер

3.4.5. В местах пропуска через кровлю воронок внутреннего водостока слои водоизоля- ционного ковра должны на 150 мм перекрывать водоприемную чашу, которая закрепляется к плитам покрытия хомутом с резиновым уплотнителем; водоприемную чашу рекомендуется опирать на утеплитель из легкого бетона (рис.5.).

3.4.6. В деформационном шве с металлическим компенсатором перед устройством водоизоляционного ковра на компенсатор должен быть наклеен сжимаемый утеплитель, напри­мер, из минеральной ваты) и на него уложена выкружка из оцинкованной кровельной стали, кромки которой опираются на бетонные бортики, а на выкружку насухо укладывается стекло­ткань и заводится водоизоляционный ковер (рис.6).

3.4.7. В местах примыкания кровли к парапетам высотой до 450 мм слои дополнительного водоизоляционного ковра должны быть заведены на верхнюю грань парапета с обделкой мест примыкания оцинкованной кровельной сталью и закреплением ее при помощи костылей (рис.7).

При высоте парапета до 200 мм переходной наклонный бортик рекомендуется выполнять из бетона до верха парапета.

Рис. 4. Примыкание кровли к трубе

а) в инверсионном покрытии, б) в покрытии с кровлей по утеплителю; 1 – сборная железобетонная плита покрытия; 2 – пароизоляция; 4 – выравнивающая стяжка;

5 – основной кровельный ковер; 6 – защитный слой; 7 – рамка из уголка; 8 – зонт;

9 – хомут; 10 – труба; 11 – патрубок с фланцем; 12 – пригруз из гравия; 13 – пре­дохранительный (фильтрующий) слой из синтетического холста; 14 – точечная при­клейка теплоизоляции (например, из «Стайрофома»); 15 – основной кровельный ко­вер,

16 - легкий бетон; 17 - герметизирующая мастика.

Рис. 5. Воронка внутреннего водостока

а) на традиционном, б) на инверсионном покрытии; 1 – сборная железобетонная плита покрытия; 2 – пароизоляция (по расчету); 3 – теплоизоляция; 4 – выравни­вающая стяжка; 5 – основной кровельный ковер; 6 – дополнительный слой кро­вельного ковра;

7 – защитный слой; 8 – колпак водонепроницаемой воронки; 9 – легкий бетон выравнивающего слоя ендовы; 10 – водоприемная чаша; 11 – уплотнитель;

12 – грунтовка; 13 – предохранительный (фильтрующий) слой; 14 – пригруз из гравия.

Рис. 6. Деформационный шов в покрытии

а) традиционном, б) инверсионном; 1 – сборная железобетонная плита покрытия;

2 – пароизоляция; 3 – теплоизоляция; 4 – выравнивающая стяжка; 5 – основной кровельный ковер; 6 –рубероид, уложенный насухо; 7 – стеклоткань; 8 – оцинко­ванная кровельная сталь; 9 – компенсатор; 10 – утеплитель (минеральная вата); 11 – бортик из легкого бетона; 11 - грунтовка; 13 - предохранительный(фильтрующий) слой;

14 – пригруз из гравия.

Рис. 7. Примыкание кровли к парапету высотой до 450 мм

1 – сборная железобетонная плита покрытия ; 2 – пароизоляиия (по расчету);

3.– теплоизоляция; 4 – выравнивающая стяжка; 5 – основной кровельный ковер;

6 – защитный слой; 7 – дополнительные слои кровельного материала; 8 – дюбели;

9 – костыли 40 х 4 через 600 мм; 10 – оцинкованная кровельная сталь; 11 –стена.

3.4.8. При устройстве кровли в покрытиях с высоким (более 450мм) парапетом защитный фартук должен быть закреплен пристрелкой дюбелями, а верхняя часть парапета отделена кровельной сталью, закрепляемой, костылями (рис.8) или покрыта парапетными плитками с герметизацией швов между ними.

Рис. 8. Примыкание кровли к парапету высотой более 450 мм

а) традиционного, б) инверсионного покрытий; 1 - сборная железобетонная плита покрытия; 2 - пароизоляция (по расчету); 3 - теплоизоляция, 4 - выравнивающая стяжка;

5 - основной кровельный ковер; 6 - защитный слой, 7 - дополнительные слои кровельного ковра; 8 - воронка внутреннего водостока; 9 - фартук, 10 - герметизирующая мастика;

11 - дюбели; 12 - оцинкованная кровельная сталь; 13 - костыли 40x4 через 600 мм;

14 - стена; 15 - предохранительный (фильтрующий) слой; 16 - пригруз из гравия;

17 - грунтовка.

3.4.9. Конек кровли при уклонах 3 % и более должен быть усилен на ширину 150-250 мм с каждой стороны, а ендова – на ширину 500-750 мм (от линии перегиба) одним слоем допол­нительного водоизоляционного ковра, который может быть выполнен из рулонного материала (при рулонных кровлях), приклеенного к основанию по продольным кромкам или из мастики с одной армирующей прокладкой в мастичных кровлях (рис.9 и 10).

3.4.10. При наружном водоотводе карнизные участки кровли должны быть усилены одним слоем дополнительного водоизоляционного ковра шириной не менее 250 мм, выполненного из рулон­ного материала, приклеиваемого к основному ковру (при рулонных кровлях) или из двух слоев масти­ки с двумя армирующими прокладками (при мастичных кровлях). В пределах рабочих захваток рабо­ты должны начинаться с пониженных участков: карнизных свесов и участков расположения водо­сточных воронок (ендов). В процессе производства кровельных работ все необходимые материалы должны подаваться в направлении навстречу производственному потоку.

Рис. 9. Конек кровли

а) традиционного, б) инверсионного покрытия; 1 – железобетонная плита покрытия;

2 – пароизоляция; 3 – теплоизоляция; 4 – цементно-песчанная стяжка; 5 – основ­ной кровельный ковер; 6 – защитный слой; 7 – дополнительный слой кровли; 8 – пригруз из гравия.

Рис. 10. Ендова кровли

а) традиционного, б) инверсионного покрытий; 1 – железобетонная плита; 2 – паро-изоляция; 3 – теплоизоляция; 4 – цементно-песчанная стяжка; 5 – дополнительный слой кровли, приклеенный по продольным кромкам; 6 – основной кровельный ко­вер;

7 – защитный слой; 8 – воронка внутреннего водостока; 9 – грунтовка; 10- легкий бетон; 11 – предохранительный (фильтрующий) слой; 12 – пригруз из гравия.

3.4.11. Рулонные кровельные материалы перед употреблением для устранения волн и складок, должны быть выдержаны в раскатанном состоянии. При производстве кровельных работ в условиях отрицательных температур битумные и битумно-полимерные рулонные ма­териалы необходимо отогреть до температуры не менее +15 °С. При уклонах до 15 % раскат­ка рулонов в кровле должна осуществляться перпендикулярно скату, а при больших уклонах параллельно скату. Перекрестная наклейка полотнищ рулонов не допускается. Склеивание полотнищ рулонных материалов между собой должно быть сплошным (без пропусков).

3.4.12. В процессе производства кровельных работ особое внимание должно быть уде­лено обеспечению требуемой величины нахлестки полотнищ 100 мм, надежности устройства водоизоляционного ковра у внутреннего и наружного водоотвода, в местах примыкания к сте­нам, парапетам и другим конструктивным элементам, а также в местах пропуска через кровлю технологических трубопроводов, вентиляционных шахт и т.п.

3.4.13. В целях компенсации деформаций несущих конструкций покрытия и предотвра­щения возможности появления трещин и вздутий в водоизоляционном ковре рекомендуется осуществлять точечную или полосовую наклейку полотнищ нижнего слоя водоизоляционного ковра из рулонного материала с оставлением непроклеенных полос шириной 100 мм через каждые 2-3 м, либо выполнять механическое закрепление его к основанию путем пристрелки дюбелями.

Точечная и полосовая наклейка должна быть равномерной и составлять 25-35 % площади наклеиваемых полотнищ; при этом их раскатку следует предусматривать вдоль ската.

3.4.14. У мест примыкания к выступающим над кровлей конструкциям (стенам, парапетам и т.п.) слои дополнительного водоизоляционного ковра следует наклеивать полотнищами 2-2.5 м; при этом на вертикальных поверхностях наклейку производить снизу вверх. Слои ру­лонного материала дополнительного водоизоляционного ковра у мест примыкания к стенам, парапетам и т.п. должны наклеиваться полосами, либо вообще не наклеиваться на вертикаль­ных участках примыканий в целях обеспечения возможности выхода воздуха или перераспре­деления его во всех непроклеенных участках. На участках шириной 250 мм в местах нахлестки дополнительного водоизоляционного ковра с основным рулонные материалы должны иметь сплошную наклейку (см. рис.15).

3.4.15. При устройстве покрытия из комплексных панелей с нанесенным в заводских условиях водоизоляционным ковром заделка стыков панелей и их оклейка должна произво­диться после проверки состояния водоизоляционного ковра на смонтированных панелях. а) Устройство водоизоляционного ковра из битумных и битумно-полимерных рулонных материалов, наклеиваемых на мастиках

3.4.16. Рулонные материалы перед наклейкой необходимо разместить по месту укладки; раскладка полотнищ должна обеспечивать соблюдение требуемых величин их нахлестки при наклейке.

Мастика должна наноситься равномерным, сплошным (без пропусков) или полосовым сло­ем. При точечной приклейке полотнищ к основанию мастику следует наносить после расклад­ки полотнищ в местах расположения отверстий.

В целях снижения трудоемкости кровельных работ предпочтение должно отдаваться хо­лодным клеящим мастикам.

3.4.17. В местах, примыкания к выступающим поверхностям кровли (парапетам, трубопро­водам и т.п.) основной водоизоляционный ковер должен быть поднят до верха бортика стяж­ки. Приклейку слоев дополнительного водоизоляционного ковра следует выполнять после устройства верхнего слоя основного водоизоляционного ковра.

3.4.18. При наклейке полотнищ основного водоизоляционного ковра вдоль ската верхняя часть полотнища нижнего слоя должна перекрывать противоположный скат не менее, чем на 1000 мм.

При наклейке полотнищ поперек ската верхняя часть полотнища каждого слоя водоизоляцион­ного ковра, укладываемого на коньке, должна перекрывать противоположный скат на 250 мм.

3.4.19. Температура при нанесении горячих битумных мастик должна составлять

160 °С с предельным отклонением +20 °С. При этом она должна контролироваться не реже 4 раз в смену и заносится в журнал производства работ.

3.4.20. При наклейке основного и дополнительного водоизоляционных ковров горя­чая мастика должна наносится слоем толщиной соответственно 2 и 1,5 мм, а холодная битуминозная толщиной 1-0,8 мм с допускаемым отклонением ± 10 %

б) Устройство водоизоляционного ковра из битумнополимерных наплавляемых рулонных материалов

3.4.21. Устройство водоизоляционного ковра может осуществляться путем сплош­ной, полосовой или точечной наклейки нижнего слоя или путем свободной укладки его с механическим креплением к основанию.

3.4.22. Рулонные битумно-полимерные материалы наклеивают методом расплавле­ния битумно-полимерного слоя или на мастиках.

Метод наклейки на мастиках рекомендуется использовать преимущественно в тех случаях, когда недопустимо применение метода расплавления битумно-полимерного слоя (объекты газораспределения, размещение на покрытии газопроводов, здания со взрывоопасным производством и т.п.).

3.4.23. Технологические приемы наклейки наплавляемого рулонного материала ме­тодом расплавления выполняют в следующей последовательности:

На подготовленное основание раскатывают 5-7 рулонов, примеряют один рулон по отношению к другому и обеспечивают необходимую нахлестку. Приклеивают концы всех рулонов с одной стороны и полотнища рулонного материала обратно скатывают в руло­ны (при значительном охлаждении полотнищ в зимний период эти операции производят при легком подогреве ручной горелкой наружной поверхности рулона).

Разогревая покровный (приклеивающий) слой наплавляемого рулонного материала с одновременным нагревом основания или поверхности ранее наклеенного водоизоляци­онного слоя, рулон раскатывают, плотно прижимают к основанию и дополнительно про­катывают катком. Раскладка и раскрой полотнищ наплавляемого рулонного материала при устройстве основного и дополнительного ковра в углу парапета приведены на рис. 11 и 12, а на поверхности внешнего угла, например вентшахты – на рис. 13.

3.4.24. Наклейку полотнищ из наплавляемых рулонных материалов на вертикальные поверхности производят снизу вверх при помощи ручной горелки.

3.4.25. Технологические приемы устройства водоизоляционного ковра методом сво­бодной укладки нижнего слоя с механическим закреплением выполняют в следующей последовательности (рис.14):

на подготовленное основание под кровлю раскатывают рулоны, примеряют один ру­лон по отношению к другому и обеспечивают нахлестку (продольную и поперечную) не менее 100 мм (см. рис. 14 а);

полотнища рулонного материала (кроме полотнища, раскатанного вдоль линии водораздела) обратно скатывают в рулоны (при значительном охлаждении полотнищ зи­мой эти операции производят при легком подогреве ручной горелкой поверхности руло­на (см. рис. 14 б);

полотнище рулонного материала вдоль линии водораздела закрепляют (см. рис.

14 в) шайбами с дюбелями, затем, разогревая покровный (приклеивающий) слой наплавляемого рулонного материала в месте нахлестки (см. рис.14а), рулон раскатывают, плотно при­жимая к ранее уложенному полотнищу. После этого свободную кромку раскатанного по­лотнища закрепляют шайбами с дюбелями.

Верхний (второй) слой наплавляемого рулонного материала приклеивают сплошь, при этом полотнища раскатывают так, чтобы они перекрывали швы нижележащего слоя (см. рис. 14 г).

Рис.11 Раскладка и pacкрой полотнищ наплавляемого рулонного материала

(а - нижнего слоя; б - верхнего слоя) при устройстве основного кровельного ковра в углу парапета

1 – парапет; 2 – нижний слой ковра; 3 – нахлестка полотнищ нижнего слоя; 4 – наклонный переходный бортик; 5 – верхний слой ковра (с крупнозернистой посып­кой); 6 – нахлестка полотнищ верхнего слоя.

Рис.12. Раскладка и раскрой полотнищ наплавляемого рулонного материа­ла при устройстве дополнительного кровельного ковра в углу парапета

1 – парапет; 2 – основной кровельный ковер; 3 – переходный наклонный бортик; 4 – нижний слой дополнительного ковра; 5 – верхний слой (с крупнозернистой по­сыпкой) дополнительного ковра.

Рис. 13. Раскладка и раскрой полотнищ наплавляемого рулонного материала при устрой­стве кровельного ковра (а и б – основного, в и г – дополнительного) на поверхности внешнего угла, например, вентшахты

1 – стены вентшахты; 2 – нижний слой основного кровельного ковра; 3 – верхний слой (с крупнозернистой посыпкой) основного ковра; 4 – наклонный бортик; 5 – ос­новной кровельный ковер; 6 – нижний слой дополнительного ковра; 7 – верхний слой (с крупнозернистой посыпкой) дополнительного ковра.

Рис.14. Последовательность (а, б, в, г) раскладки рулонных материалов при устройстве водоизоляционного ковра с механическим закреплением нижнего слоя

1 – переходной наклонный бортик; 2 – линия водораздела: 3 – основание под кровлю; 4 – нижний слой водоизоляцион-ного ковра; 5 – шайбы с дюбелями; 6 – наклейка полотнищ в местах нахлесток; 7 – верхний (второй) слой водоизоляционного ковра

3.4.26. У мест примыкания к стенам, парапетам и т.п. наклейку нижнего полотнища дополнительного водоизоляционного ковра производят только в местах сопряжения с основным водоизоляционным ковром (см. рис.15). в) Устройство водоизоляционного ковра из эластомерных рулонных материалов

3.4.27. Водоизоляционный ковер из эластомерных рулонных материалов может быть вы­полнен тремя способами:

методом наклейки;

методом свободной укладки с пригрузом (при однослойном ковре);

методом свободной укладки с механическим креплением.

3.4.28. Устройство водоизоляционного ковра методом наклейки выполняют в следующей последовательности:

на предварительно огрунтованное основание (вдоль линии водораздела) раскатывают полот­нище эластомерного материала и перегибают его по длинной стороне пополам без морщин;

на основание и отогнутую часть полотнища наносят тонкий слой клея и выдерживают до тех пор, пока клей перестанет прилипать при прикосновении сухим пальцем (до "отлипа");

разворачивают смазанную клеем половину полотнища без образования морщин на основа­ние с нанесенным клеевым составом и прикатывают катком массой 2-5 кг с мягкой обкладкой;

вторую половину полотнища перегибают на наклеенную половину и приклеивают ее аналогичным способом;

в местах нахлестки на 120 мм смежных полотнищ клеящий состав наносят на предварительно обезжиренные растворителем кромки стыкуемых полотнищ и после выдержки клея до "отлипа" соединяют их с последующей прокаткой мест нахлестки поперек шва роликом мас­сой 2-5 кг. Места нахлесток смежных полотнищ дополнительно герметизируют.

Рис. 15. Примыкание кровли к парапету высотой более 450 мм при механическом закреплении нижнего слоя водоизоляционного ковра

1 – сборная железобетонная плита покрытия; 2 – пароизоляция (по расчету);

3 – теплоизоляция; 4 – выравнива­ющая стяжка: 5 – механически закрепляемый нижний слой основного водоизоляционного ковра; 6 – верхний слой основного водоизоляционного ковра; 7 – крупнозернистая посыпка верхнего слоя основного доизоляционного ковра; 8 – шайбы с дюбелями; 9 – слои дополнительного водоизоляционного ковра; 10 – воронка внутреннего водостока; 11 – оцинкованная кровельная сталь; 12 – дюбели; 13 – герметизирующая мастика; 14 – костыли 40x4 через 600 мм; 15 – стена

3.4.29. При устройстве однослойного водоизоляционного ковра методом свободной ук­ладки работы могут производиться с использованием отдельных полотнищ или укрупненных карт площадью 50-100 м2. Их выполняют в следующей последовательности:

раскатывают полотнища или заранее заготовленные карты на основание и осуществляют склейку их между собой с последующей герметизацией швов в местах нахлестки в соответ­ствии с указаниями п. 3.4.28;

на образованный таким образом свободно уложенный на основание однослойный водоизоляционный ковер расстилают распределительный (прокладочный) слой из стеклоткани, стеклорогожки, дарнита и т.п. рулонный материал с точечной приклейкой его к водоизоляционному ковру;

по распределительному слою рассыпают пригрузочный гравийный слой из расчета 50 кгс/м2.

3.4.30. Устройство водоизоляционного ковра методом свободной укладки с механичес­ким креплением осуществляют в следующей последовательности:

раскатывают несколько рулонов эластомерного материала с нахлесткой в 100 мм;

кромки полотнищ, смежных с полотнищем, уложенным вдоль линии водораздела перегиба­ют (на ширину не менее 100 мм) по длинной стороне;

полотнище, уложенное вдоль линии водораздела (см. рис.14) закрепляют шайбами с дю­белями;

кромки закрепленного полотнища на ширину нахлестки и отогнутые кромки смежных по­лотнищ на такую же ширину сначала обезжиривают растворителем, затем смазывают клеящим -составом и после выдержки клея до "отлипа" соединяют стыкуемые кромки с прокаткой мест нахлестки поперек шва роликом массой 2...5 кг. Места нахлесток дополнительно гер­метизируют (рис. 16);

свободные кромки смежных полотнищ закрепляют шайбами с дюбелями (см. рис.14) и эти кромки склеивают с кромками соседних полотнищ аналогичным способом.

Рис. 16. Выполнение шва внахлестку

1 – основание под кровлю; 2 – слой вулканизированной полимерной пленки;

3 – приклеивающий состав; 4 – защитный окрасочный слой; 5 – герметик;

6 – крепежный элемент

г) Устройство водоизоляционного ковра из мастичных материалов с армирующими прокладками

3.4.31. Основной водоизоляционный ковер при устройстве новой кровли выполняют в следующей последовательности:

на поверхность основания наносят слой мастики и по нему расстилают армирующий рулонный материал, укладывая его ступенчатым способом: вдоль линии водораздела вна­чале наклеивают два слоя армирующего рулонного материала (стеклохолст, стеклосетка или полотно из синтетических волокон), затем каждое последующее полотнище этого материала смещают относительно предыдущего с обеспечением нахлестки не менее 50 см (рис. 17);

на остальных участках полотнища армирующего рулонного материала укладывают с нахлест­кой 100 мм, после чего наносят мастику.

Рис. 17. Схема расположения слоев мастичного кровельного ковра

а) с двумя армирующими слоями (ступенчатое расположение слоев); б) с одним ар­мирующим слоем; 1 – основание под кровлю; 2 – грунтовка; 3 – армирующие слои;

4 – слои мастики; 5 – защитный (окрасочный) слой. 3.5. Устройство защитного слоя

3.5.1. На кровлях с уклоном до 10 % и верхним слоем из битумных и битумно-полимерных рулонных материалов с мелкозернистой посыпкой защитный слой рекомендуется выполнять из гравия фракции 5-10 мм или крупнозернистой посыпки, втопленных в слой мастики толщи­ной 1,5-2 мм или в подплавленный покровный слой наплавляемого рулонного материала. Фракция крупнозернистой посыпки должна быть 3¸5 мм. Гравий и посыпка должны быть промыты и просушены.

При уклонах более 10 % верхний слой водоизоляционного ковра следует выполнять из рулонных материалов с крупнозернистой посыпкой, а при верхнем слое из рулонных матери­алов с мелкозернистой посыпкой – окрасочным.

3.5.2. На кровлях из эластомерных пленочных рулонных материалов осуществляемых ме­тодами наклейки или свободной укладки с механическим креплением при уклонах более 2,5 % защитный слой рекомендуется выполнять окрасочным, а при меньших уклонах из гравия или крупнозернистой посыпки, втопленных в слой приклеивающего состава, нанесенного на прокладочный слой из стеклоткани, синтетического полотна или другого рулонного материала, точечно подклеенного к основному водоизоляционному ковру.

3.5.3. Устройство защитных слоев осуществляют захватками, начиная с пониженных уча­стков (карнизных свесов, ендов), а также мест примыкания кровель к стенам и ведут их "на себя". Перед устройством защитных слоев поверхность водоизоляционного ковра должна быть сухой и чистой.

3.5.4. В качестве окрасочного защитного слоя рекомендуется применять следующие со­ставы:

бутилкаучуковую мастику с добавлением 10-14 % наполнителя – алюминиевой пудры ПАК-3 или ПАК-4;

эмаль ХП-799, включающую хлорсульфополиэтиленовый лак ХП-734 с 25 % наполнителя – алюминиевой пудры ПАК-3 или ПАК-4;

хлорсульфополиэтиленовый лак ХП-734 с 25 % наполнителя – алюминиевой пудры ПАК-3 или ПАК-4.

3.5.5. Окрасочное защитное покрытие на поверхность водоизоляционного ковра наносят ровным слоем; расход состава зависит от его сухого остатка.

3.5.6. Технологический процесс по устройству окрасочного защитного слоя включает:

нанесение первого слоя, ровно покрывающего поверхность водоизоляционного ковра;

нанесение второго слоя через 2-3 часа после высыхания предыдущего при температуре 18-23 °С.

При механизированном нанесении, окрасочного состава безвоздушными установками вяз­кость его не должна превышать 100с, а при ручном нанесении 300 с. Требуемая вязкость состава достигается введением растворителя.

3.5.7. В кровлях подверженных воздействию щелочных производственных выделе­ний на участках с уклоном 10 % и более водоизоляционный ковер должен быть защищен щелочестойкими мастичными составами, наносимыми толщиной не менее 0,5 мм. В ка­честве щелочестойких составов рекомендуется применять гуммировочные составы на основе найрита или на основе хлорсульфированного полиэтилена и битума в соотноше­нии 1: 2.

<< | >>
Источник: Пакет документів по діяльності ОСББ. 2006

Еще по теме 3. КРОВЛИ РУЛОННЫЕ И МАСТИЧНЫЕ:

  1. 1 ОБЩИЕ ПОЛОЖЕНИЯ
  2. 1 ОБЩИЕ ПОЛОЖЕНИЯ
  3. 2 Кровли рулонные
  4. 3 Кровли мастичные
  5. Группа 4 Кровли из битумных мастик с армирующими прокладками из стеклохолста
  6. Группа 5 Кровли из битумно-резиновой мастики с армирующими прокладками из стеклосетки
  7. Группа 6 Кровли из битумно-резиновой мастики с армирующими прокладками из стеклохолста
  8. Группа 7 Устройство примыканий рулонных и мастичных кровель к стенам и парапетам
  9. СОДЕРЖАНИЕ
  10. СОДЕРЖАНИЕ
  11. 3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ.
  12. 4. ОБЩИЕ ПОЛОЖЕНИЯ
  13. 5. КРОВЛИ РУЛОННЫЕ И МАСТИЧНЫЕ
  14. 2. МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ ДЛЯ УСТРОЙСТВА КРОВЕЛЬ
  15. 3. КРОВЛИ РУЛОННЫЕ И МАСТИЧНЫЕ
  16. 7. КРОВЛИ ИЗ ЖЕЛЕЗОБЕТОННЫХ ПАНЕЛЕЙ ЛОТКОВОГО СЕЧЕНИЯ (БЕЗРУЛОННЫЕ КРЫШИ)
  17. Физико-технические свойства битумно-полимерных наплавляемых рулонных материалов на стекловолокнистой основе
- Авторское право - Аграрное право - Адвокатура - Административное право - Административный процесс - Антимонопольно-конкурентное право - Арбитражный (хозяйственный) процесс - Аудит - Банковская система - Банковское право - Бизнес - Бухгалтерский учет - Вещное право - Государственное право и управление - Гражданское право и процесс - Денежное обращение, финансы и кредит - Деньги - Дипломатическое и консульское право - Договорное право - Жилищное право - Земельное право - Избирательное право - Инвестиционное право - Информационное право - Исполнительное производство - История - История государства и права - История политических и правовых учений - Конкурсное право - Конституционное право - Корпоративное право - Криминалистика - Криминология - Маркетинг - Медицинское право - Международное право - Менеджмент - Муниципальное право - Налоговое право - Наследственное право - Нотариат - Обязательственное право - Оперативно-розыскная деятельность - Права человека - Право зарубежных стран - Право социального обеспечения - Правоведение - Правоохранительная деятельность - Предпринимательское право - Семейное право - Страховое право - Судопроизводство - Таможенное право - Теория государства и права - Трудовое право - Уголовно-исполнительное право - Уголовное право - Уголовный процесс - Философия - Финансовое право - Хозяйственное право - Хозяйственный процесс - Экологическое право - Экономика - Ювенальное право - Юридическая деятельность - Юридическая техника - Юридические лица -
