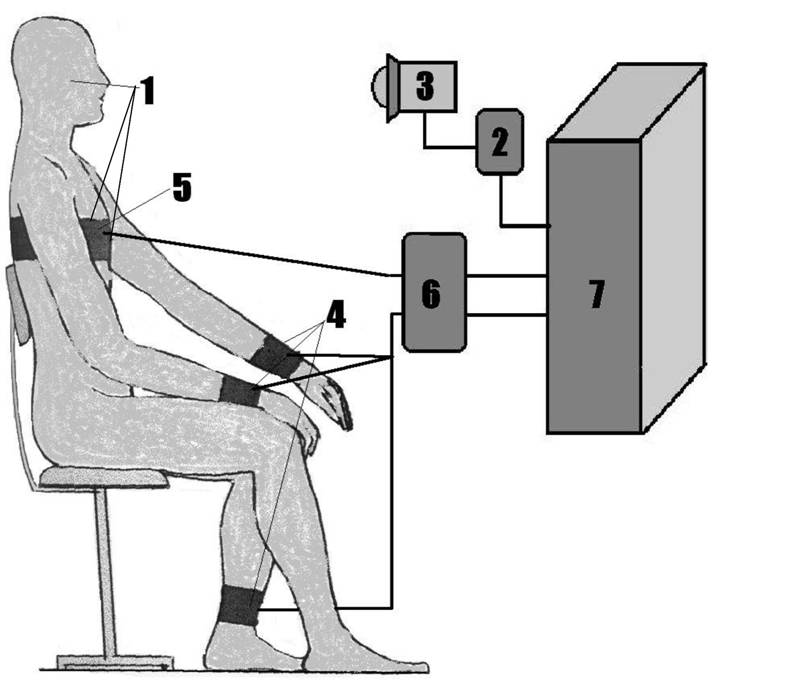

Схема установки для исследования сердечно-дыхательного синхронизма
Рис. 18. Схема установки для исследования сердечно - дыхательного синхронизма
Предлагают человеку дышать в такт вспышкам лампы фотостимулятора с постепенно увеличивающейся частотой, задаваемой исследователем, до установления синхронизации между заданным ритмом дыхания и сердцебиениями, т.е.
получения СДС.Регистрируют показатели СДС (рис. 22):
— минимальная граница диапазона синхронизации - 76 синхронных кардиореспираторных цикла в минуту;
— максимальная граница диапазона синхронизации - 78 синхронных кардиореспираторных цикла в минуту;
— диапазон синхронизации - 2 синхронных кардиореспираторных цикла в минуту;
— длительность развития СДС на минимальной границе диапазона от начала пробы до устойчивого формирования СДС - 8 кардиоциклов.
— длительность развития СДС на максимальной границе синхронизации соответственно - 12 кардиоциклов.
Показатели электрофизиологических характеристик работы сердца человека, показатели дыхательной деятельности, параметры СДС полученные в исследовании №2 (рис.21, 22) идентичны показателям электрофизиологических характеристик работы сердца человека, показателям дыхательной деятельности, параметрам СДС, полученным в исследовании №1 (рис. 19, 20), из чего можно сделать вывод, что принадлежат они одному и тому же человеку - гражданину М.

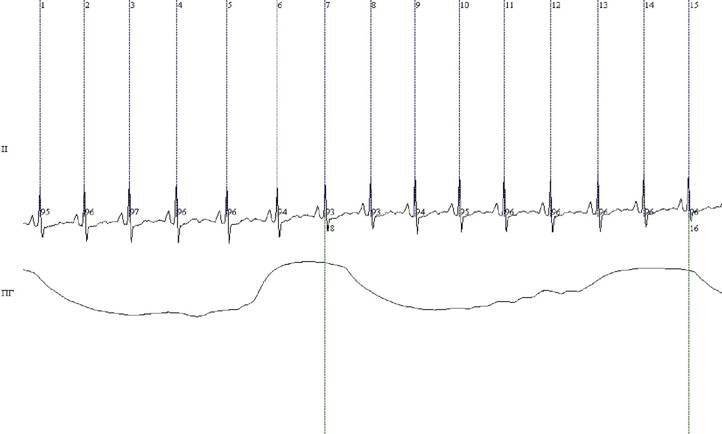

Рис.19.

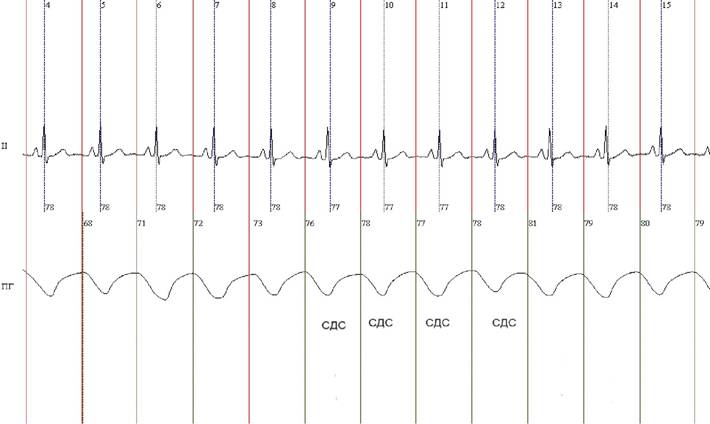

Рис. 20.

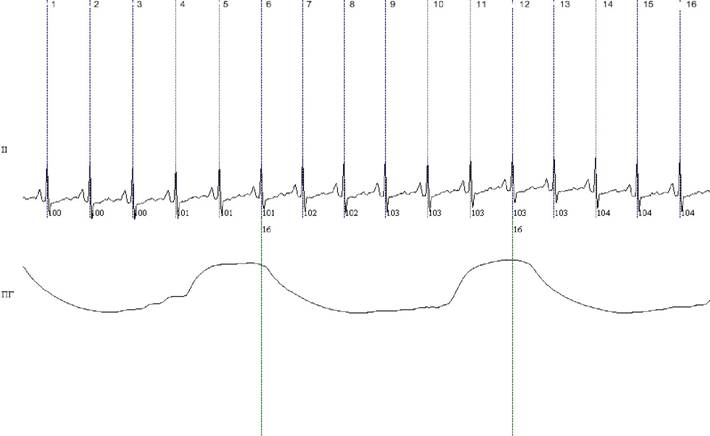

Рис. 21.

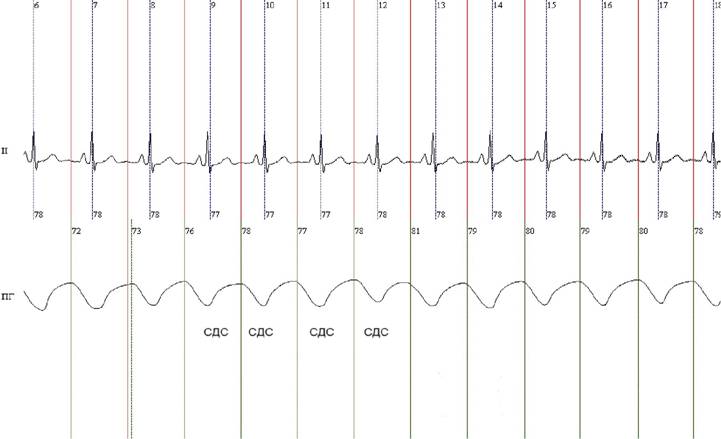

Рис. 22.
