§ 5. Лазерные и светодиодные принтеры

Лазерные и светодиодные принтеры обладают рядом преимуществ перед рассмотренными выше матричными и струйными принтерами - качество печати на них приблизилось к типографскому, по сравнению со струйными они не очень требовательны к качеству бумаги, а по скорости печати значительно превосходят струйные и матричные.

Лазерные принтеры проигрывают струйным лишь в одном - в распечатке изображений в цвете, однако здесь основную роль играет фактор стоимости, а не качества и скорости печати: цветные лазерные принтеры слишком дороги что и является основной причиной их малой распространенности.

Лазерные и светодиодные принтеры - это принтеры страничной печати. Технология такой печати предполагает одновременное формирование и затем печать сразу всей страницы, а не последовательно отдельных символов, как в струйной или матричной печати.

Этот фактор может оказать существенное влияние при идентификации лазерного принтера - любые дефекты печатного барабана при печати отображаются на бумаге в определенном месте независимо от печатаемой информации.

Различие между лазерными и светодиодными принтерами заключается не в технологии получения оттиска на бумаге, а в использовании устройств для передачи и формирования изображения на барабане. Если в лазерном для этих целей используется луч лазера, который, пробегая последовательно по поверхности барабана, формирует изображение, то в светодиодном поток света с информацией формируется светодиодной линейкой. Дальнейший же процесс совершенно одинаков.

Рис. 50. Принципиальная схема страничной печати лазерным и светодиодным принтерами. А - нанесение отрицательного заряда на барабан: 1- зарядный провод, 2 - барабан; Б - формирование изо

бражения на поверхности барабана лучом лазера: 3 - лазерный каротрон, 4 - призма; В - формирование изображения в светодиодном принтере: 5 - светодиодная линейка; Г - нанесение тонера; Д - получение оттиска на бумаге.

При разработке лазерного принтера были объединены лучшие достижения прецизионной механики, оптики, лазерной технологии, методов обработки изображения и микропроцессорного управления.

В основе работы всех страничных принтеров лежит электрофотографический принцип, аналогичный тому, который уже более полувека применяется в копировальных аппаратах.

Рабочий механизм лазерного принтера состоит из следующих основных узлов: компактного светодиодного лазерного устройства; оптической призмы; фоточувствительного барабана; модуля фиксации (нагрева); чистящего механизма, а также устройств транспортировки бумаги и подачи тонера.

Барабан представляет собой металлический цилиндр, покрытый тонкой светочувствительной пленкой. Это покрытие чувствительно к положительным и отрицательным электрическим зарядам.

Когда луч света попадает на барабан, проводимость освещенного участка повышается и заряд с него исчезает, образуя незаряженную зону. Для формирования на поверхности барабана равномерного статического заряда используется тонкий зарядный провод или сетка.

Формирование изображения. С помощью зарядного провода на поверхность светочувствительного барабана равномерно наносится статический положительный заряд (напряжение до 5000 V).

Лазерный луч из лазерной головки, направляемый шестигранной зеркальной вращающейся призмой, пробегает вдоль поверхности барабана. Участки светочувствительной поверхности барабана, освещенные лучом лазера, разряжаются, образуя невидимый (электронный) образ изображения на поверхности барабана. Разряженные лазером участки притягивают частицы тонера, в результате чего изображение на барабане проявляется.

Когда изображение на барабане построено и на него нанесен тонер, механизм подачи бумаги берет очередной лист и с помощью системы валиков перемещает его к барабану. Для переноса тонера на бумагу с помощью зарядного коротрона бумаге сообщается статический заряд, противоположный заряду поверхности барабана. Разная полярность зарядов на поверхностях бумаги и барабана активизирует перенос частиц тонера на бумагу и обеспечивает прилипание. Затем бумага поступает в фиксирующий узел, в котором происходит закрепление изображения - тонер прогревается до температуры плавления (200-220° С.) и прижимается к бумаге резиновыми валиками. При этом расплавленный порошок крепко соединяется с поверхностью бумаги. Далее готовая страница подается на выходной лоток принтера.

Когда изображение с поверхности барабана переносится на бумагу, не все частички тонера прилипают к бумаге и небольшое количество тонера остается на барабане. Перед зарядкой барабана для печати очередной страницы специальный чистящий узел удаляет частицы тонера с поверхности барабана, а разрядная лампа снимает заряд с поверхности барабана.

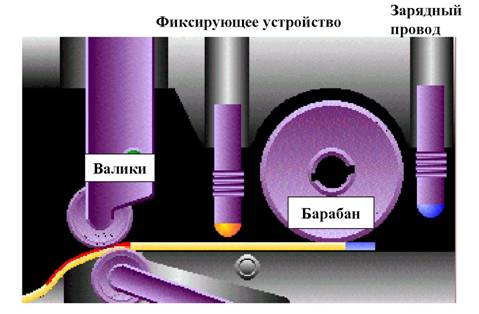

Рис. 51. Схема узла транспортировки бумаги и фиксации изображения.

В светодиодных принтерах вместо лазерного устройства нанесения информации на светочувствительный барабан используется линейка светодиодов. «Для получения разрешения 300 dpi^Q такая линейка должна содержать 2500 элементов, а 600 dpi - почти 5000».[64]

Для качественной печати необходимы соответствующие расходные материалы, к которым относится краситель и бумага. В лазерных принтерах в качестве красителя используется тонер. В отличие от жидких чернил для струйного принтера тонер представляет собой сыпучий порошок. По конфигурации микрочастиц тонер бывает сферическим (микрочастицы шарообразной формы) и обычным (микрочастицы различной формы). Одно из несомненных достоинств твердых копий, полученных на страничных принтерах, - это их влагостойкость, в обеспечении которой не последнее место принадлежит тонеру. Расплавленные под воздействием высокой температуры и впоследствии застывшие микрочастицы влагостойки, а следовательно, документы более долговечны. Однако, со временем возможно растрескивание осыпание красителя.

В разных моделях лазерных принтеров применяются различные устройства для переноса красителя на бумагу. Все эти устройства сменные. Однако в некоторых картридж с тонером и барабаном объединены в один блок и соответственно при смене картриджа меняется и барабан, что, в свою очередь, влияет на идентификационные признаки печатного устройства. В других устройствах смена тонера и барабана производится раздельно.

<< | >>
Источник: Бирюков В.В., Коваленко В.В.. Криминалистическое исследование документов: Монография. - Луганск: РИО ЛИВД,1999. - 164 с.. 1999
